Sistema ultra-sônico: fonte de alimentação e transdutor ultra-sônicos
Fornecimento de energia:
220V 50HZ ou 110V 60HZ
Frequência de trabalho:
36KHz
Dispositivo de unidade:
um conjunto de motores de vibração vertical
Movimento:
vibração tridimensional
Aplicação:
para materiais com forte adsorção, fácil aglomeração, forte viscosidade, alta eletricidade estática,
Destacar:
Ecrã de vibração de movimento linear
,
Equipamento de triagem vibratório

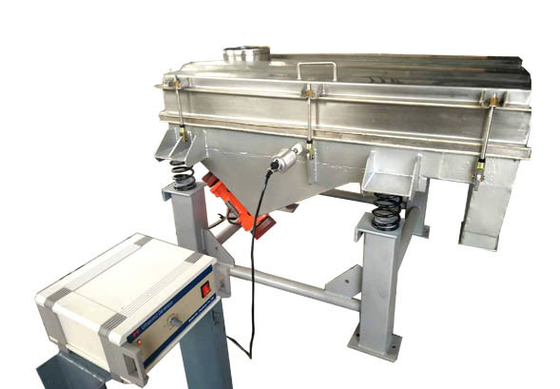

Máquina de filtragem de vibração linear por ultra-som para grafite
Visão geral do Ecrã de Vibração Linear Ultrasônica:
O entupimento da malha é um problema comum na indústria de peneira e em outros serviços associados.OSistema ultrassónico de desblindagem de telavem em socorro.
A tela de vibração linear ultrassônica resolve o problema de triagem de materiais com forte adsorção, fácil aglomeração, forte viscosidade, alta eletricidade estática, alta densidade, pó super fino, etc..A precisão de triagem pode ser aumentada em 1 ~ 100%, e a saída pode ser aumentada em 1 ~ 10 vezes, realmente atendendo à produção de industrialização de 100 malhas ~ 500 malhas e acima.
Pode ser instalado em vários tipos de máquinas de triagem, tais como agitação de peneira de teste ultrassônica, separador redondo ultrassônico, separador retangular ultrassônico, tela de cilindro ultrassônico,Ecrã centrífugo de fluxo de ar ultra-sônico, ecrã giratório ultra-sônico e assim por diante.
Princípio de funcionamentodeEcrã de vibração linear ultra-sônica:
O ecrã de vibração ultrassônica consiste nos seguintes elementos: o gerador ou fonte de alimentação ultrassônica, o transdutor ultrassónico e a malha de ecrã com anel de condução de energia.
A operação começa com a entrada de pó fino do armazenamento de alimentação ou da tolva para a malha de tela.O transdutor converte alta frequência eletrônica em energia cinética mecânica e fornece esta vibração ultrassônicaEsta vibração é de alta frequência e baixa amplitude e é então distribuída uniformemente por toda a malha através do anel de condução de energia.
O processo de peneiração por vibração por ultrassom quebra a ligação estática entre as partículas, promove movimentos verticais na malha da tela e aumenta a eficiência da peneira.
CaracterísticasdeEcrã de vibração linear ultra-sônica:
1. Ao mesmo tempo em que se obtém uma alta precisão e uma alta filtragem de malhas, controlar a gama estreita de tamanho de partículas.
2Um gerador de ultrassom inteligente pode usar três transdutores ao mesmo tempo.
3Função completa de auto-limpeza do ecrã. Mais de 500 filtragem de malha, sem bloqueio de malha, sem atenuação da eficiência de filtragem.
4Pode resolver exatamente os problemas de triagem de adsorção forte, fácil reunificação, alta eletrostática, alta finalidade, alta densidade e gravidade específica de luz, etc.
5Assegurar que as propriedades do material tratado permanecem inalteradas.
6A precisão de triagem pode ser aumentada em 1~100%, e a saída pode ser aumentada em 1~10 vezes.
Desblindamento de tela por ultra-somSistemadeEcrã de vibração linear ultra-sônica:
Os componentes técnicos essenciais da tela vibratória por ultrassom são o sistema de cegamento da tela por ultrassom,e o sistema de desblindamento de tela ultra-sônica é dividido em fonte de alimentação ultra-sônica e transdutor.

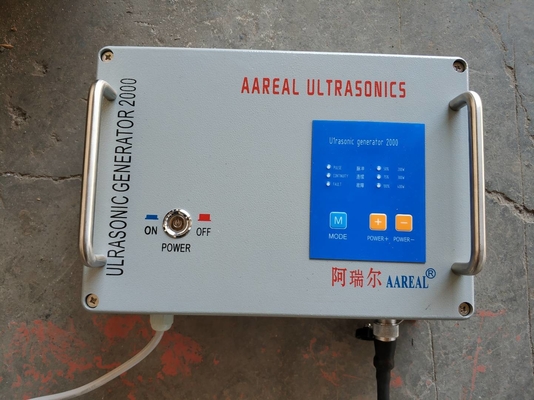

(1) Fonte de alimentação de controlo por ultra-som:
Potência: 220V,50HZ/110V, 60Hz, monofase Consumo de energia: Max. 1A Frequência de saída: 36KHz Modo de funcionamento: Modo contínuo / Modo de pulso
(2) Transdutor ultrasônico:
O transdutor de ultrassom é muito importante no sistema de ultrassom. Diferentes transdutores têm preços bastante diferentes. Os transdutores de ultrassom importados da Suíça são mais caros.Mas a qualidade é muito boa..
Existem dois tipos de forma de instalação de transdutor ultrasônico. Um é o design do transdutor embutido e o outro é o design do transdutor externo.
Transdutor externo de ultra-somTransdutor ultrasónico incorporado
Módulo de fixação do quadro da tela adesiva quadrada (para referência)
Diferenças no desenho:
Artigo comparado
Transdutor externo
ConstruídoTransdutor
Formulário de instalação
O transdutor externo é montado fora do quadro da tela e a parte de extensão está na borda da grade
O transdutor embutido é fixado diretamente no meio da grade
Método de limpeza
Desmontar e limpar é relativamente conveniente
Ao limpar, as pessoas precisam remover o quadro da tela, e depois levantar a grade para limpar
Materiais aplicáveis
O transdutor externo não tem contato direto com o material, por isso pode proteger o transdutor efetivamente, melhorando a vida útil, precisão de triagem e saída
O transdutor integrado entrará em contacto com o material durante a utilização.
Para alguns materiais condutores e corrosivos, o contato com o transdutor reduzirá a vida útil e também afetará a frequência de saída, reduzindo assim a precisão e a saída.
