Estrutura de tela de madeira, estrutura de tela de aço carbono, estrutura de tela de aço inoxidável
Vantagem:
1 ~ 8 decks de peneira disponíveis, pode ajustar o ângulo da superfície da tela para equilibrar a pr
Destacar:
Ecrã de vibração de movimento linear
,
Equipamento de triagem vibratório

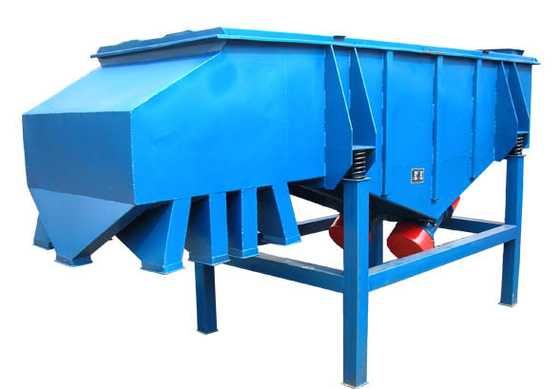

Ecrã de vibração horizontal de movimento linear de aço carbono para classificação de calcário
Visão geral do ecrã de vibração linear:
A tela vibratória linear também é chamada de separador retangular, tela vibratória horizontal, tela vibratória retangular, peneira retangular, filtro retangular, tela linear, etc.
Acionados por dois motores de vibração, os separadores retangulares fazem vibrações retilíneas.o ângulo de lançamento do material pode ser alterado para alcançar a forma de produção necessáriaDado que os separadores retangulares fazem com que os materiais produzam uma aceleração muito grande, pode satisfazer a alta demanda de produção.
Esta máquina é normalmente instalada horizontalmente e pode também ser instalada com elevação ou inclinação para atender a diferentes requisitos de produção.
Princípio de funcionamentode tela de vibração linear:
Quando os dois motores de vibração fazem rotação sincronizada e inversa,a força de vibração gerada pelo seu bloco excêntrico se desloca paralelamente à direção do fuso do motor, sobrepondo-se como força resultante perpendicular à direcção do eixo do motor, sendo assim a trajetória de movimento da máquina de filtragem uma linha reta.
Os dois eixos do motor têm um ângulo de mergulho na direcção vertical em relação à superfície do ecrã.materiais na superfície do ecrã fazem movimento de saltoPode ser utilizado para realizar a operação automática na linha de montagem.
Característicasde tela de vibração linear:
1Adequado para a operação de filtragem bruta de grande capacidade.
2. Vários tipos de estruturas de tela (marcos de madeira, de metal, etc.).
3Os grampos de abertura rápida podem ser usados para remover facilmente.
4O ângulo da superfície do ecrã pode ser ajustado para equilibrar a precisão de filtragem e a capacidade de produção.
5A mola de borracha de amortecimento de alta qualidade pode ser usada para minimizar o ruído e reduzir o grande balanço da parada de partida ao mesmo tempo.
6O motor pode ser instalado abaixo, acima ou ao lado da caixa de tela para se adaptar a diferentes ambientes.
7. Pode ser instalado 1 ~ 8 camadas de telas, e adota a bola de salto para limpar a tela.
8Estrutura completamente fechada, sem poeira.
Estruturade tela de vibração linear:
O separador retangular é constituído principalmente por uma caixa de tela, uma malha de peneira, um motor de vibração, um pedestal de motor, uma mola de amortecimento e suportes.
1Caixa de tela:Soldado por chapa de aço, com certa resistência e rigidez, é o principal componente da máquina de tela. 2.Ecrã de malha:A malha de tela é de chapa perfurada, a rigidez geral é boa, sólida e fiável.
3Motor de vibração:O método de utilização e manutenção do motor de vibração para ver as instruções de funcionamento do motor de vibração.
4Pedestal de motor:O pedestal do motor da máquina de peneira de vibração descendente (o motor está instalado debaixo da caixa de peneira) pode ser deslocado. O parafuso de ligação deve ser apertado antes da utilização,Especialmente a nova máquina de triagem deve ser repetidamente apertada três dias antes do ensaio, para evitar acidentes causados pelo afrouxamento. 5.Primavera de amortecimento de vibrações:Para evitar a passagem de vibrações para o solo e suportar todo o peso da caixa de tela, a mola deve estar perpendicular ao solo. 6.Parênteses:O suporte é utilizado para suportar a caixa de tela. Deve ser montado perpendicularmente ao solo durante a instalação. O suporte e a parte do corpo da peneira devem ser unidos pela mola de compressão.
Aplicaçãode tela de vibração linear:
Esta máquina de peneira é adequada para filtragem de materiais de 0,74 mm a 10 mm, com um teor de água inferior a 7% e sem aderência.
É amplamente utilizado na indústria química, alimentos, plásticos, medicina, metalurgia, vidro, materiais de construção, grãos, fertilizantes, abrasivos, cerâmica e outras indústrias,para triagem de pó seco ou material granular.
TécnicoParâmetrosde tela de vibração linear:
Modelo
Tamanho nominal (mm)
Parte SIze(mm)
Ângulo de inclinação da tela(°)
Amplitude (mm)
Camada
Potência (Kw)
AZ-520
500*2000
0.0074~10
0~7°
4 ~ 10
1 ~ 6
2*(0,4~0,75)
AZ-525
500*2500
2*(0,4~0,75)
AZ-530
500*3000
2*(0,4~0,75)
AZ-1020
1000*2000
2*(0,4~0,75)
AZ-1025
1000*2500
2*(0.4~1.1)
AZ-1030
1000*3000
2*(1.1~1.5)
AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
1500*6000
2*(2.2~3.7)
AZ-1845
1800*4500
0.0074 ~ 15
2*(2.2~3.7)
AZ-2050
2000*5000
2*(2.2~3.7)
AZ-2060
2000*6000
2*(2.2~3.7)
Capa única Capa múltipla
Separador de grãos de plástico Separador de detergente
