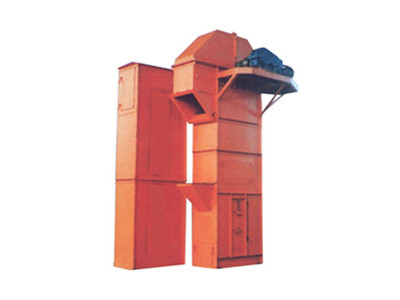

Elevador de balde de cadeia de anel de alta eficiência para calcário e clínquer de cimento
Visão geral do elevador de balde de cadeia de anel:
O elevador de balde de cadeia de anel TH, HL é adequado para o transporte vertical de pó abrasivo maior, materiais granulares e de pequenos blocos, como grãos, carvão, cimento, minério triturado, etc.A altura de elevação é de até 40 m..
O elevador de balde do tipo TH é um tipo de elevador de cadeia de anel. Esta máquina é equipada com dois tipos de baldes.
1. Balde de profundidade média (ZH):utilizados para transportar materiais viscosos úmidos, tais como açúcar, areia úmida, etc.
2. Balde profundo (SH):Utilizado para transportar pedaços secos, soltos e fáceis de lançar de pequenos materiais, como cimento, carvão, cascalho, etc.
Se a parte inferior adota dispositivo de tensão automática por gravidade, pode manter a tensão constante e evitar escorregar ou sair da cadeia.Proteção eficaz das peças em movimento.
Temperatura do material não superior a 250°C.
O tipo TH é fabricado de acordo com o projeto padrão de elevador de balde vertical JB3926-85, que deve ser considerado em primeiro lugar.A roda dentada e o tensor são os mesmos do tipo TH.
Características do elevador de balde de cadeia de anel:
1Estrutura compacta e espaço pequeno.
2O aro da roda adota uma roda combinada, que é conveniente de substituir.
3- Com dispositivo de tensão automática para evitar a cadeia e escorregar.
4Operação suave, fácil manutenção, longa vida útil.
Técnico Parâmetros do elevador de balde de cadeia de anel:
| Modelo |
HL300 |
HL400 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
| Tipo de balde |
Q |
S |
Q |
S |
Zh |
- Sim. |
Zh |
- Sim. |
Zh |
- Sim. |
Zh |
- Sim. |
Zh |
- Sim. |
GH |
- Sim. |
| Capacidade (m3/h) |
24 |
28 |
45 |
47 |
21 |
36 |
36 |
56 |
45 |
70 |
68 |
110 |
87 |
141 |
141 |
220 |
| Largura do balde (mm) |
300 |
400 |
315 |
400 |
500 |
630 |
800 |
1000 |
| Volume do balde (L) |
4.4 |
5.2 |
10 |
10.5 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
23.3 |
37.5 |
37.6 |
58 |
| Peso dos baldes (mm) |
500 |
600 |
500 |
600 |
688 |
688 |
920 |
920 |
| Cadeia |
φ18 × 50 |
φ18 × 50 |
φ18 × 50 |
φ18 × 50 |
φ22×86 |
φ22×86 |
Φ26×92 |
Φ26×92 |
| Diâmetro da inclinação do gancho (mm) |
630 |
630 |
630 |
710 |
800 |
900 |
1000 |
1250 |
| Velocidade do balde (m/s) |
1.4 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
| Material Tamanho máximo do bloco (mm) |
40 |
50 |
45 |
55 |
65 |
75 |
85 |
100 |
Notas:
1O volume do balde na tabela é o valor calculado.
2. O uso do elevador de baldes do tipo TH
Zh ¢ Balde de profundidade média: transporte de material viscoso úmido, como açúcar, areia úmida, etc.
Sh ¢ balde profundo: transporte de pós pesados e de pequenos materiais a granel, tais como cimento, areia, carvão, etc.
3. O uso do elevador de baldes do tipo HL
Q ¢Bateiro de fundo redondo e raso: transporte de materiais em condições úmidas, fácil de aglomerar, difícil de jogar, por exemplo areia molhada, carvão molhado, etc.
S √ balde de fundo redondo profundo: transporte de materiais secos e soltos e materiais fáceis de jogar, por exemplo, cimento, briquete de carvão, cascalho, quartzo, etc.
4. cálculo da força de tensão
G=40+0,232*Q*H
Q-- capacidade ((t/h),
H-- altura de elevação (mm),
G-- força de tração (kg)
