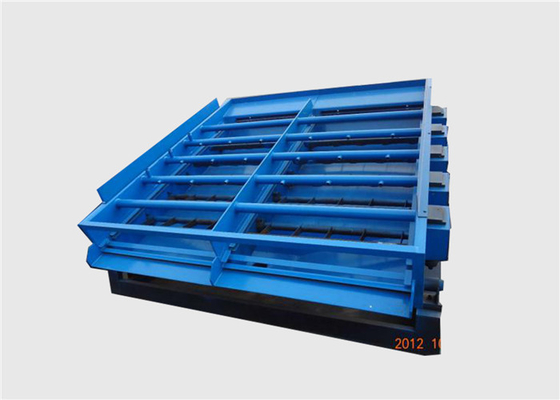

Descrição geral Ecrã fino vibratório de malha de fio de alta frequência para desaguamento de lodo de carvão:
A alta frequência Wire Mesh Vibrating Fine Screen for Coal Slime Dewatering éum novo tipo de equipamento de detecção de vibrações.Only a malha da tela vibra, e tA caixa de ecrã não vibra.
Esta máquina de filtro de tela de vibração pode seramplamente utilizado na indústria química e de fertilizantes compostos, em preparação de minério (minério de ferro, areia de quartzo, caolina, etc.), desidratamento (desidratamento de lodo de carvão, desidratamento seco de rejeitos,Recuperação e desidratação de carbono em pó de minério de ouro, etc..), peneira de material seco, etc.
Com pequena carga dinâmica, baixo consumo de energia, elevada eficiência de filtragem e grande capacidade de processamento.
Características doEcrã fino vibratório de malha de fio de alta frequência para desaguamento de lodo de carvão:
1A superfície da peneira vibra, enquanto a caixa de ecrã não.
2A tela é composta por três camadas de malha tecida. E a tela composta tem uma alta taxa de abertura. A tela também pode usar uma única camada de malha de seda gruesa.
3Sem bloqueio de malha, com forte capacidade de auto-limpeza da superfície da peneira, alta eficiência de filtragem e grande capacidade de processamento.
4Economização de energia e protecção do ambiente.
5.Carga dinâmica mínima.
6É muito adequado para a triagem de materiais de partículas finas.
7Seguro de usar, fácil de manter, pequena pegada.
8O ângulo de instalação do ecrã pode ser facilmente ajustado para satisfazer a natureza dos materiais e diferentes operações de filtragem.
Parâmetros técnicos deEcrã fino vibratório de malha de fio de alta frequência para desaguamento de lodo de carvão:
| Modelo |
Área do ecrã (m2) |
Frequência de trabalho (Hz) |
Inclinação da tela
(°)
|
Potência
(Kw)
|
Peso (kg) |
Tamanho de referência (incluindo plataforma de manutenção)
L*W*H (mm) |
| 2ZWS1518-D-II |
Dois por dois.7 |
50 |
20;25;30;35 |
1.8 |
4300 |
3603*3824*2856 |
| 3ZWS1518-D-II |
Três vezes dois.7 |
50 |
20;25;30;35 |
2.7 |
5500 |
4348*3824*3390 |
| 2ZWS2018-S-II |
Dois por três.6 |
50 |
20;25;30;35 |
3.6 |
5300 |
3649*4456*2830 |
| 3ZWS2018-S-II |
Três vezes três.6 |
50 |
20;25;30;35 |
5.4 |
8000 |
4348*4456*3300 |
| 4ZWS2018-S-II |
Quatro vezes três.6 |
50 |
20;25;30;35 |
7.2 |
10900 |
4829*4450*3900 |
| 2ZWS2020-S-II |
Dois por quatro.0 |
50 |
20;25;30;35 |
3.6 |
5500 |
3750*4456*2814 |
| 3ZWS2020-S-II |
Três vezes quatro.0 |
50 |
20;25;30;35 |
5.4 |
8400 |
4575*4456*3305 |
| 4ZWS2020-S-II |
Quatro por quatro.0 |
50 |
20;25;30;35 |
7.2 |
11500 |
5220*4456*3996 |
| 2ZWS2418-S-II |
Dois por quatro.32 |
50 |
20;25;30;35 |
3.6 |
5700 |
3649*4766*2856 |
| 3ZWS2418-S-II |
Três vezes quatro.32 |
50 |
20;25;30;35 |
5.4 |
8600 |
4348*4766*3297 |
| 4ZWS2418-S-II |
Quatro por quatro.32 |
50 |
20;25;30;35 |
7.2 |
11700 |
4829*4766*3832 |
| 2ZWS2420-S-II |
Dois por quatro.8 |
50 |
20;25;30;35 |
3.6 |
5900 |
3750*4766*2835 |
| 3ZWS2420-S-II |
Três vezes quatro.8 |
50 |
20;25;30;35 |
5.4 |
9000 |
4575*4766*3300 |
| 4ZWS2420-S-II |
Quatro por quatro.8 |
50 |
20;25;30;35 |
7.2 |
12300 |
5220*4766*3900 |
Princípio de funcionamento Ecrã fino vibratório de malha de fio de alta frequência para desaguamento de lodo de carvão:
A máquina de visualização vibratória de tecido de arame é accionada por um excitador electromagnético.A força eletromagnética faz com que o braço vibratório colocado sob a superfície da peneira torção e balanço através de um parafuso de transmissão de forçaUma tampa vibratória é fornecida na extremidade superior do braço vibratório para suportar a tela para gerar vibração.O sistema de vibração funciona num estado de quase ressonânciaA intensidade de vibração da superfície do ecrã é de 8 a 10 vezes a velocidade de duplicação da gravidade.que é de 2 a 3 vezes maior do que a tela de vibração geralAlta eficiência de triagem e grande capacidade de processamento.
A máquina de tela de várias camadas é dividida em canal único e canal duplo. Cada camada de tela em canal único consiste em quatro grupos de sistema de vibração e um grupo de excitadores.Cada camada de filtro de dois canais consiste em oito conjuntos de sistemas de vibração e dois conjuntos de excitadoresA potência nominal de cada grupo de excitadores é de 900W, o que causará vibração de alta frequência de 50Hz na superfície da tela.Os parâmetros de vibração da superfície da tela são controlados pelo gabinete de controleO sistema de vibração tem a função devibração forte instantânea para limpar a tela e reduzir o bloqueio da malha.
Máquina de visualização de malha de vibração eletromagnética
Máquina de visualização de malha vibratória com motor
AplicaçãoEcrã fino vibratório de malha de fio de alta frequência para desaguamento de lodo de carvão:
A máquina de filtragem de tecido de fio vibratório é amplamente utilizada na filtragem de celulose no processamento de minerais ferrosos e não ferrosos, produtos de desidratamento no processo de lavagem de carvão,e classificação de produtos na indústria químicaÉ usado principalmente para triagem seca e molhada, classificação, desaguamento, dessalinização, separação grosseira de materiais de grãos finos.
