Descrição geralMáquina de filtragem giratória de alta precisão e de alto rendimento para metalurgia de mineração:
Máquina de filtragem giratória de alta precisão e de alto rendimento para metalurgia de mineração É uma nova máquina de triagem, desenvolvida principalmente para triagem de ureia volumosa e de fertilizantes, grafite, metalurgia em pó, alumina, calcário,areia de granate também amplamente utilizada para filtragem de açúcar, carbonato de cálcio em pó, sal,carvão ativado, sementes, areia, pedra em pó, grãos, etc.
É também conhecido como tela giratória, filtro giratório, separador giratório, filtro giratório, máquina de triagem giratória, tela Rotex, máquina de triagem Rotex, separador Rotex,Ecrã rotativo plano, ecrã rotativo plano, peneira plana rotativa, ecrã plano, máquina de filtragem de precisão quadrada, ecrã alternativo, etc.
Vantagens deMáquina de filtragem giratória de alta precisão e de alto rendimento para metalurgia de mineração:
1Limpeza automática - As bolas de salto mantêm as aberturas da tela limpas e mantêm a eficiência e a capacidade.
2. longa vida útil do ecrã- Nenhum componente vertical evitar o impacto e danos do material para a tela.
3- Design de primeira classe - Tecnologia madura, instalação e manutenção fáceis, substituição conveniente e rápida da tela.
4Ordem personalizada - multi-camada, capacidade e tamanho de malha diferentes podem ser personalizados de acordo com a demanda do cliente.
5. Mudanças rápidas de tela - Dispositivo de liberação rápida é fornecido para retirar o rack da rede e substituir a tela rapidamente.
6- Utilização total da superfície da tela - O movimento giratório e recíproco assegura o contato constante do material com a superfície da tela.
7. Amigável ao ambiente - Estrutura totalmente fechada, sem poluição por poeira, melhora as condições de trabalho dos operadores.
8Soluções de peneiração variadas - O ecrã giratório permite separações com aberturas de 12 mm a 325 malhas.
| Trajetória de movimento |
Movimento giratório recíproco: movimento circular na extremidade de alimentação, movimento elíptico no centro e movimento linear na extremidade de descarga |
| Dispositivo de unidade |
Motor geral + correia de poleia + excitador |
| Camadas de tela |
1 a 4 camadas de tela disponíveis |
| Tamanho da tela |
500*1500mm, 1000*2100mm, 1000*3000mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm,2000*5000 mmetc. |
| Marca do motor |
Siemens, ou de acordo com as exigências do cliente |
| Peças sobressalentes |
A tela especial, o excitador de acionamento, as pinças compensadoras e os clips são feitos por nós mesmos |
| Porto de descarga |
geralmente na parte inferior da máquina, também pode ser feito na parte de trás da máquina |
| Materiais |
aço carbono, aço inoxidável, alumínio (facultativo) |
| Instalação |
Instalação de assentos no chão, instalação de suspensão de cabos |
| Método de limpeza da malha |
Usar bolas de limpeza de malha para limpar a malha da tela. bola de borracha, bola de silicone, bola de poliuretano, etc. |
Princípio de funcionamentoMáquina de filtragem giratória de alta precisão e de alto rendimento para metalurgia de mineração:
O filtro giratório modelo ADé dRompida por um motor comum, esta máquina de filtragem giratória conduz a roda excêntrica para fazer movimento giratório recíproco.
O movimento giratório recíproco da tela giratória começa com um movimento circular na extremidade de alimentação, diminuindo gradualmente ao longo do comprimento da máquina para um movimento elíptico no meio,e finalmente para um movimento quase linear na extremidade da descarga.
AplicaçãoMáquina de filtragem giratória de alta precisão e alto rendimento para metalurgia de minas :
Como um novo tipo e equipamento de triagem de alto padrão, tela giratória pode ser usado para triagem de matérias-primas e coalhada de feijão em fábrica de graxa em grande escala,e triagem ou classificação da ureia granular grande, matérias-primas em pó ou alimentos para animais granulados na fábrica de alimentos para animais.Pode ser utilizado para limpeza preliminar de matérias-primas em fábricas de alimentos para animais, bem como para classificação de produtos intermediários após a reciclagem em fábricas de alimentos para animais de médio porte.Além disso, o ecrã giratório pode ser amplamente utilizado para rastrear e classificar materiais ou produtos acabados para grãos, bicarbonato de sódio, ureia granular grande, grânulos de ureia, ceramsita, zircônio,ferro em pó reduzido, barita, especiarias, plástico, indústria mineira, borracha, indústria da madeira, madeira compensada, medicina, açúcar, mineração, fabricação de papel, produtos químicos, materiais refratários, materiais de construção, carbono ativado, alimentos,PVC em pó e outros materiais finos, etc... Com o desenvolvimento da economia de circulação de mercado, está a ser cada vez mais utilizado na indústria de resíduos plásticos para classificar, e também pode fazer a classificação de tamanho para materiais com quebrado.
Parâmetros técnicos deMáquina de filtragem giratória de alta precisão e de alto rendimento para metalurgia de mineração:
|
Camadas
|
Modelo |
Especificação da superfície do ecrã (W*L) (mm) |
Tração da caixa de ecrã (mm) |
Motor |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Peso
(kg)
|
|
Potência
(kw)
|
Taxa de rotação (rpm) |
| 1 |
AD-1014- Um. |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021- Um. |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030- Um. |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| AD-1521- Um. |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| AD-1530- Um. |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Instalação deMáquina de filtragem giratória de alta precisão e de alto rendimento para metalurgia de mineração:

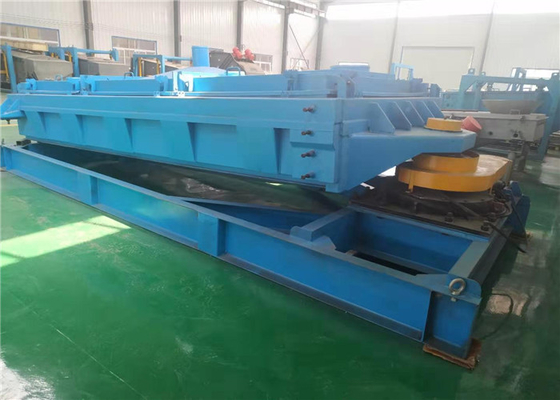

1Instalação do banco:
Tipo de transferência
Tipo de descarga directa

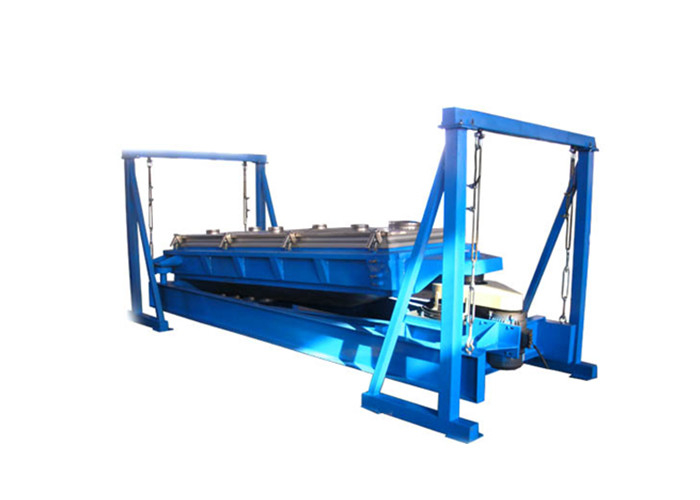

2Instalação de suspensão de cabos:
Tipo de suspensão do cabo
