Catalisador Catalisador Máquina de triagem giratória Círculo Movimento elíptico linear
Descrição geralCatalisador Catalisador Industrial Escreensão giratória com alta precisão de triagem:
Catalisador Catalisador Industrial Escreensão giratória com alta precisão de triagem É um dos equipamentos de triagem industriais mais utilizados para a separação e classificação de materiais finos, que visa uma grande capacidade e alta precisão de triagem.
É também conhecido como tela giratória, filtro giratório, separador giratório, filtro giratório, máquina de triagem giratória, tela Rotex, máquina de triagem Rotex, separador Rotex,Ecrã rotativo plano, ecrã rotativo plano, peneira plana rotativa, ecrã plano, máquina de filtragem de precisão quadrada, ecrã alternativo, etc.
| Trajetória de movimento |
Movimento giratório recíproco: movimento circular na extremidade de alimentação, movimento elíptico no centro e movimento linear na extremidade de descarga |
| Dispositivo de unidade |
Motor geral + correia de poleia + excitador |
| Camadas de tela |
1 ~ 4 camadas de tela disponíveis (sugerimos 1 ~ 3 camadas) |
| Tamanho da tela |
500*1500mm, 1000*2100mm, 1000*3000mm, 1200*3600mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm,2000*5000 mmetc. |
| Marca do motor |
Siemens, ou de acordo com as exigências do cliente |
| Peças sobressalentes |
A tela especial, o excitador de acionamento, as pinças compensadoras e os clips são feitos por nós mesmos |
| Porto de descarga |
geralmente na parte inferior da máquina, também pode ser feito na parte de trás da máquina |
| Materiais |
aço carbono, aço inoxidável, alumínio (facultativo) |
| Instalação |
Instalação de cabos de suspensão, instalação de assentos no chão |
| Método de limpeza da malha |
Use bolas de salto para limpar a malha da tela. bola de borracha, bola de silicone, bola de poliuretano etc. |
Princípio de funcionamentoCatalisador Catalisador Industrial Escreensão giratória com alta precisão de triagem:
Separador de ecrã giratório modelo AD da AAREALé dEsta máquina de filtragem giratória conduz a roda excêntrica para fazer movimento giratório recíproco.
O movimento giratório recíproco passa gradualmente ao longo do comprimento da máquina, começando como movimento puramente giratório na entrada,em seguida, movendo-se para o movimento elíptico no meio e voltar para reciprocidade em direção à saída.
Vantagens deCatalisador Catalisador Industrial Escreensão giratória com alta precisão de triagem:
1Limpeza automática - As bolas de salto mantêm as aberturas da tela limpas e mantêm a eficiência e a capacidade.
2. longa vida útil do ecrã- Nenhum componente vertical evitar o impacto e danos do material para a tela.
3- Design de primeira classe - Tecnologia madura, instalação e manutenção fáceis, substituição conveniente e rápida da tela.
4Ordem personalizada - multi-camada, capacidade e tamanho de malha diferentes podem ser personalizados de acordo com a demanda do cliente.
5. Mudanças rápidas de tela - Dispositivo de liberação rápida é fornecido para retirar o rack da rede e substituir a tela rapidamente.
6- Utilização total da superfície da tela - O movimento giratório e recíproco assegura o contato constante do material com a superfície da tela.
7. Amigável ao ambiente - Estrutura totalmente fechada, sem poluição por poeira, melhora as condições de trabalho dos operadores.
8Soluções de peneiração variadas - O ecrã giratório permite separações com aberturas de 12 mm a 325 malhas.
Parâmetros técnicos deCatalisador Catalisador Industrial Gyratory Screener com alta precisão de triagem:
|
Camadas
|
Modelo |
Especificação da superfície do ecrã (W*L) (mm) |
Tração da caixa de ecrã (mm) |
Motor |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Peso
(kg)
|
|
Potência
(kw)
|
Taxa de rotação (rpm) |
| 1 |
AD-1014- Um. |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021- Um. |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030- Um. |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| AD-1521- Um. |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| AD-1530- Um. |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Instalação deCatalisador Catalisador Industrial Escreensão giratória com alta precisão de triagem:

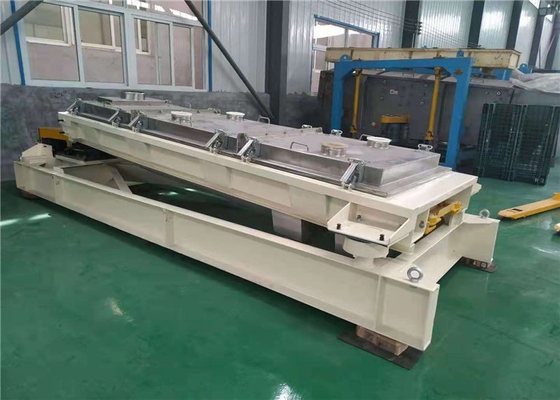

1Instalação do banco:
Tipo de transferência
Tipo de descarga directa

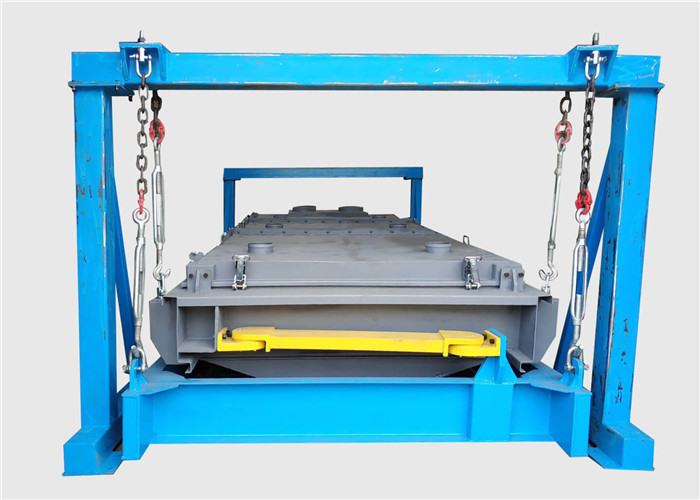

2Instalação de suspensão de cabos:
Tipo de suspensão do cabo
AplicaçãoCatalisador Catalisador Industrial Gyratory Screener com alta precisão de triagem:
1Indústria alimentar: açúcar em pó, amido, sal, arroz, leite em pó, ovos em pó, molho, xarope.
2Indústria química: resinas, pigmentos, medicina industrial, cosméticos, revestimentos, pó medicamentoso, grânulos.
3- Metalurgia, indústria mineira: pó de alumínio, pó de cobre, pó de liga de minério, pó de haste de soldadura.
4Tratamento de resíduos: óleo descartado, água descartada, águas residuais de corantes descartadas, carbono activo.
5Indústria médica: todos os tipos de medicina.
