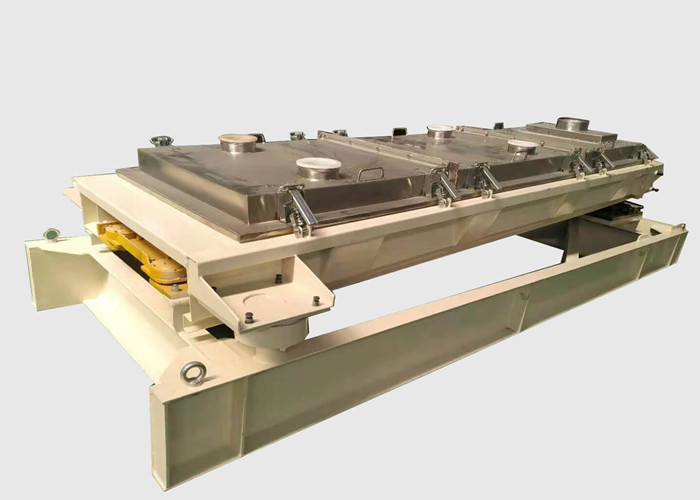

Máquina de filtragem vibratória de alta precisão Máquina de filtragem de areia vibratória
Visão geral do filtro giratório de tela de alta precisão de filtragem para areia revestida com resina para fundição:
High Screening Accuracy Gyratory Screen Sifter for Resin Coated Sand for Foundry também pode ser chamado de tela Rotex, tela giratória, filtro giratório, separador giratório, filtro giratório,Máquina de triagem Rotex, separador Rotex, ecrã rotativo plano, ecrã rotativo plano, peneira plana rotativa, ecrã plano, máquina de filtragem de precisão quadrada, ecrã alternativo, etc.
Esta máquina de filtragem de tipo giratório é frequentemente utilizada para filtragem de coque de petróleo, carbono ativado, areia de quartzo, areia de sílica, areia de frac, areia pré- revestida, ureia, fertilizante, resina, contas de vidro,Pelotas de madeira, carbonato de sódio, melamina, chá, açúcar, sal, soja, etc.
| Trajetória de movimento |
Movimento giratório recíproco: movimento circular na extremidade de alimentação, movimento elíptico no centro e movimento linear na extremidade de descarga |
| Dispositivo de unidade |
motor geral + excitador |
| Camadas de tela |
1 a 4 camadas de tela disponíveis |
| Tamanho da tela |
500*1500mm, 1000*2100mm, 1000*3000mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm, 2000*5000mm, etc. |
| Marca do motor |
Siemens, ou de acordo com as exigências do cliente |
| Peças sobressalentes |
A tela especial, o excitador de acionamento, as pinças compensadoras e os clips são feitos por nós mesmos |
| Porto de descarga |
geralmente na parte inferior da máquina, também pode ser feito na parte de trás da máquina |
| Materiais |
aço carbono, partes de contacto de aço inoxidável (facultativo) |
| Instalação |
Instalação de assentos no chão, instalação de suspensão de cabos |
| Método de limpeza da malha |
Usar bolas de limpeza de malha para limpar a malha da tela. bola de borracha, bola de silicone, bola de poliuretano, etc. |
Princípio de funcionamento do filtro giratório de alta precisão de filtragem para areia revestida com resina para fundição:
O movimento giratório recíproco da máquina de filtragem giratória começa com um movimento circular na extremidade de alimentação,diminuindo gradualmente ao longo do comprimento da máquina para o movimento elíptico no meio, e, finalmente, a um movimento quase linear na extremidade da descarga.
Parâmetros técnicos de filtro giratório de alta precisão de filtragem para areia revestida de resina para fundição:
|
Camadas
|
Modelo |
Especificação da superfície do ecrã (W*L) (mm) |
Tração da caixa de ecrã (mm) |
Motor |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Peso
(kg)
|
|
Potência
(kw)
|
Taxa de rotação (rpm) |
| 1 |
AD-1014- Um. |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021- Um. |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030- Um. |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| AD-1521- Um. |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| AD-1530- Um. |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Vantagens do filtro giratório de tela de alta precisão de filtragem para areia revestida com resina para fundição:
1. sistema de limpeza de bolas
2. sistema motor duplo equilibrado
3. convenientes e rápidas pinças de compensação para coberturas de cabeça
4. movimento giratório recíproco único
5Dispositivo automático de tensão da superfície da tela
Características do filtro giratório de tela de alta precisão de filtragem para areia revestida com resina para fundição:
1A vida útil do ecrã é longa, 5 a 100 vezes maior que a do ecrã vibratório comum.
2A corrida suave não danifica as partículas da estrutura original do material.
3. Três tipos de clipes de mola de tensão da tela e modo de puxa lateral da tela. Fácil de remover e substituir a tela.
4. Super grande capacidade e alta precisão de triagem, adequado para triagem industrial contínua.
5O efeito de cegamento da malha da tela anti-obstrução é bom. Especialmente adequado para a triagem de materiais que são fáceis de enfiar e colar a malha da tela.
6Não é fácil gerar eletricidade estática, especialmente adequado para a triagem de materiais que são inflamáveis e explosivos, e fácil de gerar eletricidade estática.
7Estrutura totalmente fechada, sem poeira, baixo ruído a 70 decibéis.
8Funcionamento suave, sem exigências especiais para a planta.
Instalação de filtro giratório de alta precisão de filtragem para areia revestida com resina para fundição:
1Instalação do banco:
Tipo de transferência
Tipo de descarga directa
2Instalação de suspensão de cabos:
Tipo de suspensão do cabo
Aplicação de filtros giratórios de alta precisão de filtragem para areia revestida com resina para fundição:
Fertilizante:peneiração das matérias-primas e triagem dos produtos acabados.
Incluindo nitrato de amónio, fosfato, hidróxido de potássio, ureia e outros compostos
Alimentos:açúcar, farinha, leite em pó, café, cereais, arroz, nozes, condimentos, cacau em pó, glicose, amido, etc.
Limpeza de grãos:descascagem e limpeza de milho, trigo, soja e outros cereais
Abrasivo:Esferas de vidro, escória, alumina, areia e outros materiais abrasivos
Alimentos para animais:pó e batatas fritas, pasta de carne e pequenos alimentos
Produtos de carbono:Carvão de coque, grafite, carvão vegetal, etc.
Produtos químicos:Centenas de compostos diferentes
Clay:Classificação do produto
Papel:Pulpa de papel, revestimento
Fabrico a partir de fibras sintéticas:Fichas de madeira, descamação, pedaços de madeira, para fazer placas de fibra de alta qualidade
Drogas:Muitos grandes fabricantes de medicamentos utilizam as nossas máquinas de triagem, que cumprem o projecto e as normas sanitárias, para obter uma separação e uma limpeza precisas e eficazes.
Minério:Minério, escombros, calcário, soda e sal
De plástico:partículas de plástico, pó de plástico
Metal em pó:Alumínio, cobre, ferro, níquel, aço, zinco e muitos outros pós metálicos
Reciclagem de recursos:utilizadas na reciclagem de vários materiais, como a reciclagem de PET, etc.
Fabricação de aço:Classificação do tiro de aço e do arquivamento de metais

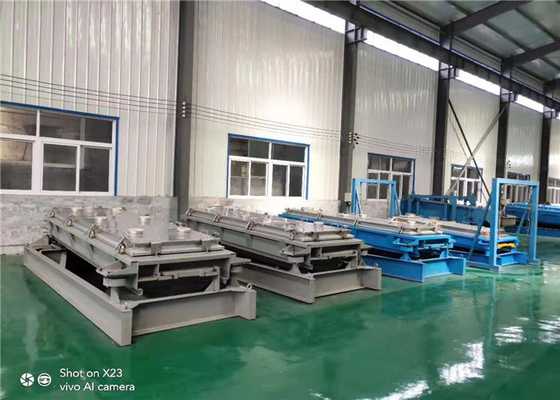

Entrega e localização Fotografias da máquina de triagem giratória para grânulos de ureia:
