Rotex Vibrating Screen Gyratory Screening Machine para propano cerâmico
Visão geral das máquinas industriais Rotex para revestimento giratório de propano cerâmico:
A Rotex Industrial Gyratory Screen Machines for Ceramic Proppant fornece uma separação rápida, eficiente e precisa de materiais nas principais indústrias de processo.
Este filtro giratório é também conhecido como tela Rotex, tela giratória, separador giratório, peneira giratória, tela recíproca, etc.
Através do movimento giratório único da superfície horizontal da tela, combinado com um sistema de limpeza de malha positiva da tela, os filtros giratórios proporcionam alta eficiência e capacidade.
| Trajetória de movimento |
Movimento giratório recíproco: movimento circular na extremidade de alimentação, movimento elíptico no centro e movimento linear na extremidade de descarga |
| Dispositivo de unidade |
motor geral + excitador |
| Camadas de tela |
1 a 4 camadas de tela disponíveis |
| Tamanho da tela |
500*1500mm, 1000*2100mm, 1000*3000mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm, 2000*5000mm, etc. |
| Marca do motor |
Siemens, ou de acordo com as exigências do cliente |
| Peças sobressalentes |
A tela especial, o excitador de acionamento, as pinças compensadoras e os clips são feitos por nós mesmos |
| Porto de descarga |
geralmente na parte inferior da máquina, também pode ser feito na parte de trás da máquina |
| Materiais |
aço carbono, partes de contacto de aço inoxidável (facultativo) |
| Instalação |
Instalação de assentos no chão, instalação de suspensão de cabos |
| Método de limpeza da malha |
Usar bolas de limpeza de malha para limpar a malha da tela. bola de borracha, bola de silicone, bola de poliuretano, etc. |
Princípio de funcionamento das máquinas industriais Rotex para revestimento giratório de propano cerâmico:
O movimento giratório distribui, estratifica e separa-se rapidamente.
O movimento giratório único confere uma combinação de ações ao material à medida que ele passa ao longo da superfície da tela.diminuindo gradualmente ao longo do comprimento da máquina até um caminho elípticoO material não tem um componente vertical, mantendo-se assim em contato constante com a superfície do ecrã.
1Movimento circular na extremidade de alimentação
The gyratory motion at the feed end of the machine immediately spreads the material across the full width of the screen surface to maximize screen utilization even though the feed is from a single pointAo mesmo tempo, este movimento estratifica o material, fazendo com que as finas se afundem contra a superfície da tela.As partículas que são sensivelmente menores do que as aberturas passam rapidamente através desta parte da tela.
2Mudança para o movimento elíptico no centro
À medida que o movimento circular diminui para um caminho elíptico,O movimento suave quase horizontal faz com que as partículas finas mais próximas do tamanho da malha da tela as partículas de tamanho próximo caem através das aberturas da malha.
3Movimento em linha reta no final da descarga
The nearly linear reciprocating motion at the discharge end of the Gyratory Screener removes those particles closest in size to the mesh openings while gently conveying the oversize material off the screen.
Parâmetros técnicos das máquinas industriais Rotex de filtragem giratória para propano cerâmico:
|
Convés
|
Modelo |
Especificação da superfície do ecrã (W*L) (mm) |
Tração da caixa de ecrã (mm) |
Motor |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Peso
(kg)
|
|
Potência
(kw)
|
Taxa de rotação (rpm) |
| 1 |
AD-1014- Um. |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021- Um. |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030- Um. |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| AD-1521- Um. |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| AD-1530- Um. |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Vantagens das máquinas industriais Rotex para a propagação cerâmica:
1- Estrutura de base padrão para cada modelo - Componentes cortados por slot/tab/laser para aumentar a rigidez
2. Bottom Pan- secções modulares com deslocamentos padrão para atender aos requisitos de layout
3- Dispositivo de absorção dinâmica - Para um contrapeso óptimo e redução do ruído, com proteção totalmente fechada e de perfil
4. Cobertura de liga de alumínio- Brackets de pinças de aço duráveis/substitúveis e conjuntos de pinças de compensação
5. Draglink Assembly - Baixo perfil para maior segurança
Instalação de máquinas industriais Rotex para revestimento giratório de propano cerâmico:

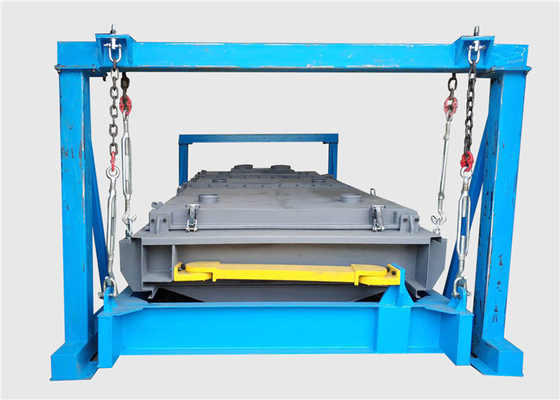

1Instalação de suspensão de cabos:
Tipo de suspensão do cabo

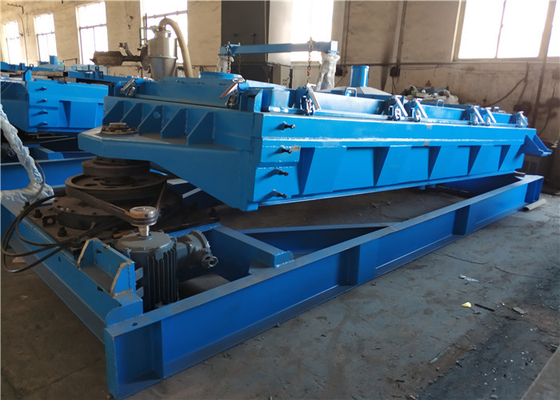

2Instalação do banco:
Tipo de transferência
Tipo de descarga directa
Aplicação das máquinas de filtragem giratória industrial Rotex para propano cerâmico:
Produtos químicos
Detergente
Fertilizantes
Abrasivos
Alimentos para animais
Alimentos a granel
Limpeza de grãos
Polvos metálicos
Minerais
Plástico e borracha
Sal
Areia
Açúcar
Madeira
