Máquina automática de filtragem vibratória, equipamento de filtragem horizontal a seco
Descrição geral do separador de filtro giratório de grande capacidade para coque de petróleo calcinado:

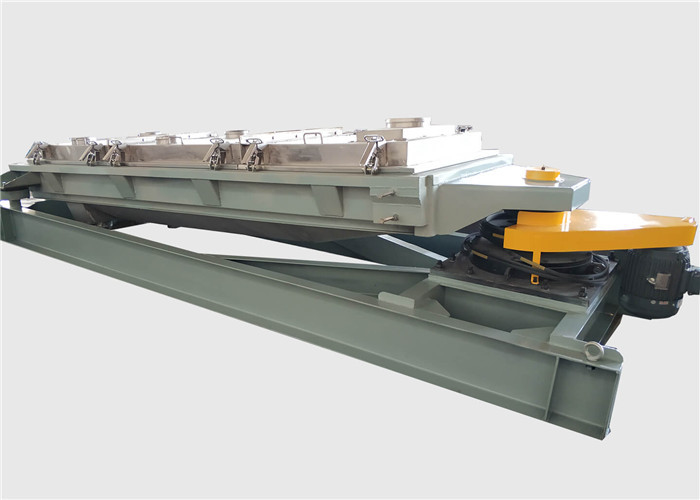

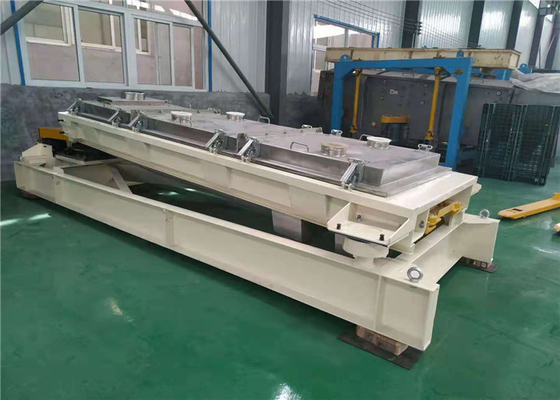

O separador de filtro giratório de grande capacidade para coque de petróleo calcinado é uma máquina de filtragem de produção autónoma para separar materiais secos de acordo com o tamanho das partículas.
As máquinas de filtragem giratórias Rotex proporcionam uma eficiência e capacidade excepcionalmente elevadas, porque possuem um movimento giratório-reciproco único da superfície quase horizontal do ecrã,com um sistema de limpeza de malha de tela positiva.
| Trajetória de movimento |
Movimento giratório recíproco: movimento circular na extremidade de alimentação, movimento elíptico no centro e movimento linear na extremidade de descarga |
| Dispositivo de unidade |
motor geral + excitador |
| Camadas de tela |
1 a 4 camadas de tela disponíveis |
| Tamanho da tela |
500*1500mm, 1000*2100mm, 1000*3000mm, 1500*3000mm, 1500*3600mm, 1800*3600mm, 1800*4000mm, 2000*5000mm, etc. |
| Marca do motor |
Siemens, ou de acordo com as exigências do cliente |
| Peças sobressalentes |
A tela especial, o excitador de acionamento, as pinças compensadoras e os clips são feitos por nós mesmos |
| Porto de descarga |
geralmente na parte inferior da máquina, também pode ser feito na parte de trás da máquina |
| Materiais |
aço carbono, partes de contacto de aço inoxidável (facultativo) |
| Instalação |
Instalação de assentos no chão, instalação de suspensão de cabos |
| Método de limpeza da malha |
Usar bolas de limpeza de malha para limpar a malha da tela. bola de borracha, bola de silicone, bola de poliuretano, etc. |
Princípio de funcionamento do separador de filtragem de tela giratória de grande capacidade para coque de petróleo calcinado
O movimento giratório distribui, estratifica e separa-se rapidamente.
O movimento giratório único confere uma combinação de ações ao material à medida que ele passa ao longo da superfície da tela.diminuindo gradualmente ao longo do comprimento da máquina até um caminho elípticoO material não tem um componente vertical, mantendo-se assim em contato constante com a superfície do ecrã.
1Distribuição: movimento circular no extremo de alimentação
The gyratory motion at the feed end of the machine immediately spreads the material across the full width of the screen surface to maximise screen utilisation – even though the feed is from a single pointAo mesmo tempo, este movimento estratifica o material, fazendo com que as finas se afundem contra a superfície da tela.As partículas que são sensivelmente menores do que as aberturas passam rapidamente através desta parte da tela.
2. Estratificações: mudança para o movimento elíptico no centro
À medida que o movimento circular diminui para um caminho elíptico,o movimento suave quase horizontal faz com que as partículas finas mais próximas em tamanho da malha da tela as partículas de tamanho próximo cair através das aberturas da malha.
3Separa: movimento em linha reta no extremo da descarga
The nearly linear reciprocating motion at the discharge end of the AD model gyratory screen removes those particles closest in size to the mesh openings while gently conveying the oversize material off the screenAlém disso,A capacidade única do peneirador giratório de avançar ou retardar o fluxo de material na extremidade de descarga permite um ajuste mais fino para alcançar o movimento mais eficiente e preciso para a aplicação.
Parâmetros técnicos de um separador de filtro giratório de grande capacidade para coque de petróleo calcinado:
|
Convés
|
Modelo |
Especificação da superfície do ecrã (W*L) (mm) |
Tração da caixa de ecrã (mm) |
Motor |
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
Peso
(kg)
|
|
Potência
(kw)
|
Taxa de rotação (rpm) |
| 1 |
AD-1014- Um. |
1000*1400 |
63.5 |
1.5 |
960 |
2731 |
962 |
1168 |
1200 |
715 |
| AD-1021- Um. |
1000*2100 |
63.5 |
1.5 |
960 |
3285 |
962 |
1156 |
1200 |
980 |
| AD-1030- Um. |
1000*3000 |
63.5 |
1.5 |
960 |
4484 |
1035 |
1194 |
1251 |
1200 |
| AD-1521- Um. |
1500*2100 |
63.5 |
1.5 |
960 |
3460 |
1003 |
1708 |
1759 |
1380 |
| AD-1530- Um. |
1500*3000 |
76 |
2.2 |
960 |
4232 |
1362 |
1778 |
1892 |
1340 |
| AD-1536-1 |
1500*3600 |
76 |
5.5 |
960 |
5098 |
1352 |
1956 |
2048 |
2410 |
| 2 |
AD-1236-2 |
1200*3600 |
76 |
5.5 |
960 |
5263 |
1327 |
2464 |
2556 |
2020 |
| AD-1021-2 |
1000*2100 |
63.5 |
1.5 |
960 |
3743 |
1121 |
1308 |
1378 |
1400 |
| AD-1030-2 |
1000*3000 |
76 |
4 |
960 |
4575 |
1317 |
1270 |
1546 |
1840 |
| AD-1521-2 |
1500*2100 |
63.5 |
4 |
960 |
3728 |
1330 |
1781 |
1946 |
1710 |
| AD-1836-2 |
1800*3600 |
76 |
7.5 |
960 |
5305 |
1500 |
2256 |
2459 |
3880 |
| AD-1530-2 |
1500*3000 |
76 |
7.5 |
960 |
4765 |
1397 |
1956 |
2159 |
2780 |
| AD-1536-2 |
1500*3600 |
76 |
7.5 |
960 |
5365 |
1368 |
2032 |
2019 |
3180 |
|
3
|
AD-1021-3 |
1000*2100 |
63.5 |
5.5 |
960 |
4854 |
1422 |
1435 |
1549 |
2150 |
| AD-1530-3 |
1500*3000 |
76 |
5.5 |
960 |
4765 |
1391 |
1956 |
2159 |
3200 |
| AD-1836-3 |
1800*3600 |
76 |
7.5 |
960 |
5200 |
1500 |
2400 |
2500 |
4170 |
| AD-2050-3 |
2000*5000 |
92 |
11 |
960 |
5400 |
2000 |
2750 |
2810 |
5500 |
Vantagens do separador de filtragem de tela giratória de grande capacidade para coque de petróleo calcinado
1- Estrutura de base padrão para cada modelo - Componentes cortados por slot/tab/laser para aumentar a rigidez
2. Bottom Pan- secções modulares com deslocamentos padrão para atender aos requisitos de layout
3- Dispositivo de absorção dinâmica - Para um contrapeso óptimo e redução do ruído, com proteção totalmente fechada e de perfil
4. Cobertura de liga de alumínio- Brackets de pinças de aço duráveis/substitúveis e conjuntos de pinças de compensação
5. Draglink Assembly - Baixo perfil para maior segurança
Instalação de um separador de filtro giratório de grande capacidade para coque de petróleo calcinado:
1Instalação de suspensão de cabos:
Tipo de suspensão do cabo
2Instalação do banco:
Tipo de transferência
Tipo de descarga directa
Aplicação de um separador de filtro giratório de grande capacidade para coque de petróleo calcinado:
As nossas máquinas de triagem giratórias estão a operar em centenas de locais, a filtrar literalmente milhares de materiais diferentes.A lista a seguir descreve algumas das indústrias e aplicações em que o filtro giratório é o filtro de escolha..
Abrasivos,
Produtos de carbono,
Clay,
Produtos alimentares: açúcar,
Aplicações farmacêuticas,
Limpeza de grãos,
Papel Pulp Chips,
Pellets de plástico, e
Reciclagem
