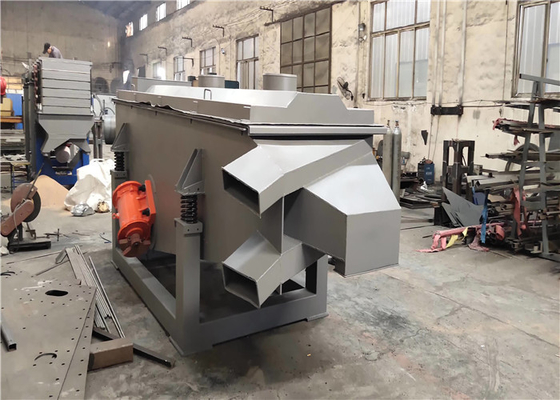

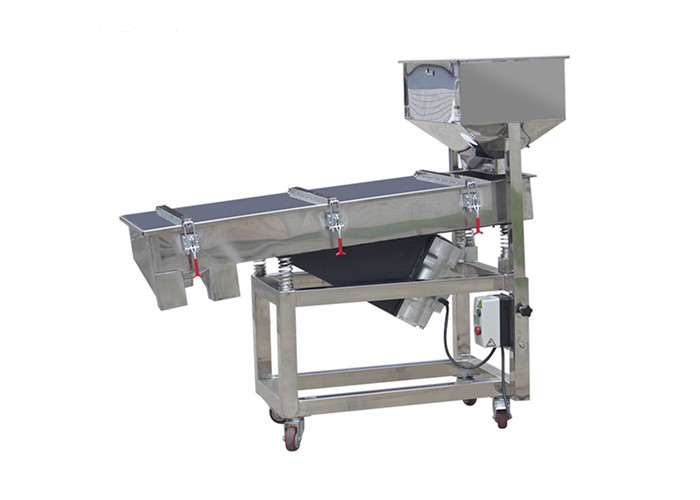

SS 316L Máquina de filtragem de areia vibratória Separador vibratório retangular
Introdução do separador de vibração retangular de aço inoxidável para o lote mestre de cores:
A principal diferença com um separador de vibração retangular de aço inoxidável para lote mestre de cor é que seu movimento é linear.Ele usa um motor vibratório para lançar materiais em um movimento linear para cima e para a frenteEstes modelos operam tipicamente com motores vibratórios gêmeos que funcionam de forma sincronizada e movem a força centrífuga paralela ao acesso do motor.A força centrífuga e a força de gravidade ajudam a lançar o material na direção em que se move, que reduz efectivamente o seu tamanho e o classifica.
As máquinas de tela vibratória linear estão disponíveis em tipos de um ou vários decks, com tamanhos de até 2000 mm de largura e 6000 mm de comprimento.As aplicações típicas incluem a classificação primária e secundária, dimensionamento, desmagnetização, lavagem, desidratamento e triagem de material quente, entre outros.
Técnico Parâmetros de separador de vibração retangular de aço inoxidável para lotes principais de cores:
| Modelo |
Tamanho nominal (mm) |
PartículasSIze(mm) |
Ângulo de inclinação of Ecrã(°) |
Amplitude(mm) |
Camada |
Potência (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0~7° |
4 ~ 10 |
1 ~ 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Nota: Os dados constantes da tabela são apenas para referência.
Estrutura de separador de vibração retangular de aço inoxidável para lotes principais de cores:
As máquinas de triagem vibratórias lineares são compostas por uma caixa de tela, um motor de vibração, um sistema de amortecimento e um chassi.
1. SCaixa:Soldado por chapa de aço, com certa resistência e rigidez, é o principal componente da máquina de tela.
2.Ecrã de malha:A malha de tela é de chapa perfurada, a rigidez geral é boa, sólida e fiável.
3.Motor de vibração:O método de utilização e manutenção do motor de vibração para ver as instruções de funcionamento do motor de vibração.
4.Primavera de amortecimento de vibrações:Para evitar a passagem de vibrações para o solo e suportar todo o peso da caixa de tela, a mola deve estar perpendicular ao solo.
5- Não.Pedestal do autor:O pedestal do motor da máquina de peneira de vibração descendente (o motor está instalado debaixo da caixa de peneira) pode ser deslocado. O parafuso de ligação deve ser apertado antes da utilização,Especialmente a nova máquina de triagem deve ser repetidamente apertada três dias antes do ensaio, para evitar acidentes causados pelo afrouxamento.
6.Parênteses:O suporte é utilizado para suportar a caixa de tela. Deve ser montado perpendicularmente ao solo durante a instalação. O suporte e a parte do corpo da peneira devem ser unidos pela mola de compressão.
Princípio de funcionamento de separador de vibração retangular de aço inoxidável para lotes principais de cores:
O ecrã de vibração linear é projetado com motor de tração de vibração dupla, dois motores síncronos são colocados ao contrário de modo que o excitador gere força de excitação reversa,a força de excitação gerada pelo bloco excêntrico cancelar um ao outro na direção paralela do eixo do motor, e empilhados juntos com a direcção perpendicular do eixo do motor, de modo que a sua trajetória é linear.o tamanho máximo deve ser inferior a 10 mm.
Características de separador de vibração retangular de aço inoxidável para lotes principais de cores:
1Menos consumo energético, menos ruído, maior duração
2O feixe e a caixa de tela são ligados por uma mancha de alta resistência sem soldagem.
3Eficiência de triagem de alta precisão, estrutura simples e estável, manutenção conveniente
4. Adequado para triagem bruta com alta capacidade
5. Distância de viagem longa para materiais na superfície do ecrã, alta eficiência de filtragem
Informações importantes sobre o separador de vibração retangular de aço inoxidável para o lote mestre de cores:
| Forma |
forma retangular |
| Moção |
movimento linear |
| Composição estrutural |
caixa de tela, tela, motor de vibração, base do motor, mola de amortecimento, suporte, etc. |
| Motor de vibração |
dois conjuntos de motores de vibração horizontal, com rotação reversa síncrona |
| Material aplicável |
adequado para peneiramento de materiais não pegajosos de 0,074 mm a 10 mm com um teor de umidade inferior a 7% |
| Superfície da tela |
horizontal ou inclinado (0°~7°) |
| Camadas de tela |
1 ~ 6 camadas de tela (As camadas superiores podem ser personalizadas de acordo com a situação real) |
| Quadro de tela |
Quadro de tela de madeira, quadro de tela de aço carbono, quadro de tela de aço inoxidável, etc. |
| Método de limpeza da malha |
bolas de salto, sistema de ultra-som etc. |
| Materiais |
aço carbono, aço inoxidável 304/316L,Material de titânioetc. |
| Tamanho da tela |
Largura* comprimento da tela 500*2000mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc. |
| Aplicação |
Partículas de plástico, chá, fertilizantes químicos, lisina, ureia, fertilizantes orgânicos, calcário, forragem, alimentos para animais, materiais refratários, etc. |
| Tratamento de superfície |
Explosão de areia, pulverização de plástico, pintura a vapor, polir espelhos, etc. |
Aplicação de separador de vibração retangular de aço inoxidável para lotes principais de cores:
1Indústria alimentar: pó gourmet, amido, leite em pó, levedura em pó, açúcar, sal, álcalis, pólen, aditivos alimentares, leite de feijão, sumo, etc.
2- Indústria metalúrgica: pó de eléctrodos, dióxido de manganês, pó de cobre eletrolítico, pó de alumínio, pó de chumbo, pó de cobre, minério, pó de liga, material elétrico-magnético, pó de polimento,material refratário, etc.
3Indústria mecânica: fundição de areia, metalurgia de pó, material electromagnético e pó metálico, etc.
4Indústria do papel: lodo revestido, líquido de escape, líquido de papel e recuperação de águas residuais, etc.
5Indústria mineira: caolino, alumina, carbono, areia de quartzo, óxido de titânio, óxido de zinco, etc.
6Indústria química: pigmento de resina, medicina, graxa, tinta, paleta, cosméticos, etc.
7Indústria de materiais abrasivos e cerâmica: areia de construção, mica, alumina, material abrasivo, material refratário, lodo, etc.
8Tratamento da poluição: óleo residual, águas residuais, aditivos, carvão activado, etc.
Técnico Parâmetros de separador de vibração retangular de aço inoxidável para lotes principais de cores:
| Modelo |
Tamanho nominal (mm) |
PartículasSIze(mm) |
Ângulo de inclinação of Ecrã(°) |
Amplitude(mm) |
Camada |
Potência (Kw) |
| AZ-520 |
500*2000 |
0.074~10 |
0~7° |
4 ~ 10 |
1 ~ 6 |
2*(0,4~0,75) |
| AZ-525 |
500*2500 |
2*(0,4~0,75) |
| AZ-530 |
500*3000 |
2*(0,4~0,75) |
| AZ-1020 |
1000*2000 |
2*(0,4~0,75) |
| AZ-1025 |
1000*2500 |
2*(0.4~1.1) |
| AZ-1030 |
1000*3000 |
2*(1.1~1.5) |
| AZ-1040 |
1000*4000 |
2*(1.1~1.5) |
| AZ-1225 |
1200*2500 |
2*(1.1~1.5) |
| AZ-1235 |
1200*3500 |
2*(1.1~2.2) |
| AZ-1250 |
1200*5000 |
2*(1.1~2.2) |
| AZ-1535 |
1500*3500 |
2*(1.1~2.2) |
| AZ-1560 |
1500*6000 |
2*(2.2~3.7) |
| AZ-1845 |
1800*4500 |
0.074~15 |
2*(2.2~3.7) |
| AZ-2050 |
2000*5000 |
2*(2.2~3.7) |
| AZ-2060 |
2000*6000 |
2*(2.2~3.7) |
Nota: Os dados constantes da tabela são apenas para referência.
