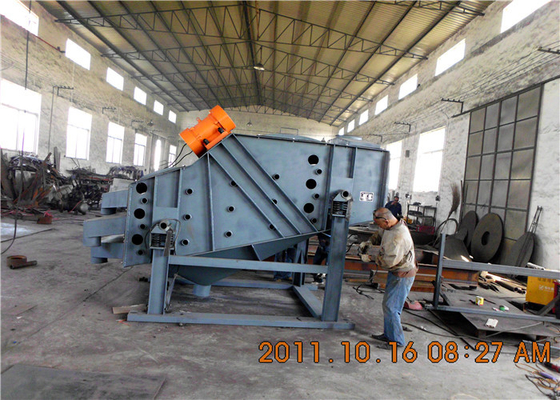

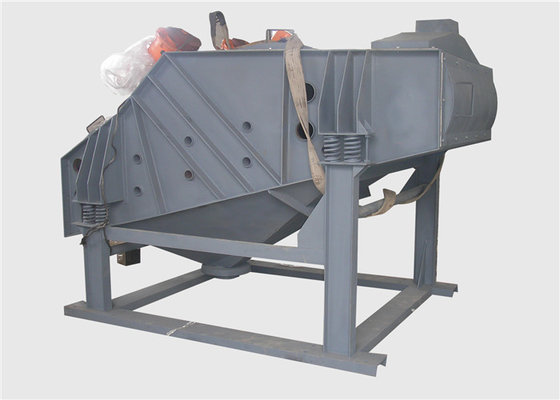

Ecrã de vibração retangular de minério de ferro de várias camadas
Introdução de tela de vibração de probabilidade de Mogensen de grande potência multicamadas para minério de ferro:
O ecrã de vibração de probabilidade de Mogensen para minério de ferro de grande potência de saída é um tipo de máquina de triagem que pode usar ativamente o princípio de triagem de probabilidade.A tela de probabilidade é geralmente chamada de tela de probabilidade de vibraçãoEsta tela de probabilidade tem sido amplamente utilizada na metalurgia, materiais de construção e carvão e outros sectores industriais.para a classificação das partículas de tamanho médio e fino. A probabilidade de tela de vibração com tela de vibração flexível é a principal diferença na estrutura, a probabilidade de tela de vibração usando multi-camada (geralmente para 3 ~ 6 camadas),ângulo de grande mergulho (30 ° ~ 60 °), grande malha (o tamanho da malha da tela é 2 ~ 10 vezes o tamanho de separação da superfície da tela.
Características de grande saída multicapa Mogensen Probabilidade Vibrating Screen para ferro mineral:
1. Classificação de vários níveis
Classificação de vários níveis para areia mecânica ou areia natural, malha de filtragem: 5 mm ~ 2.36 mm ~ 1.2 mm ~ 0.6 mm, parte do argamassa especial foi filtrada para 0.3 mm ~ 0.15 mm ~ 0.075 mm.
2. Rentabilidade
Introdução de tecnologias avançadas da Alemanha e da Espanha, etc., investigação e desenvolvimento contínuos e validação do local,a tela de probabilidade substituir com sucesso o equipamento caro importado na linha de produção de argamassa seca.
3. Alto rendimento
A capacidade da tela de probabilidade pode atingir mais de 80 toneladas por hora, um conjunto de capacidade da tela de probabilidade igual a vários conjuntos de peneira vibratória comum, o layout é mais fácil no local.
4. Esperança de vida mais longa
O projeto da superfície da tela é curvo, a tensão externa do ratchet pode controlar facilmente a tensão da superfície da tela sem soltar, para tornar a malha da tela com vida mais longa.
5Estrutura única
Design fechado de várias camadas, até cinco camadas podem ser projetadas, e mudar a malha mais rapidamente, a parte de trás da máquina e a frente da porta de descarga são todos design desmontável,Você pode substituir rapidamente cada camada de malha.
6Proteção do ambiente verde
Equipamento de filtragem de probabilidade Cobertura concebida com dispositivo de remoção de poeira, pode ser facilmente ligada ao equipamento de remoção de poeira do local para atingir os requisitos de filtragem livre de poeira.
Principais dimensões de tela de vibração de probabilidade de Mogensen multicamadas de grande potência para minério de ferro:
| Modelo |
L |
L1 |
L2 |
B |
B1 |
H |
| AG-0818 |
1800 |
1100 |
260 |
820 |
1160 |
1800 |
| 2AG-0818 |
1800 |
1100 |
260 |
820 |
1160 |
1900 |
| AG-1020 |
2000 |
1250 |
300 |
1020 |
1380 |
1850 |
| 2AG-1020 |
2000 |
1250 |
300 |
1020 |
1380 |
1980 |
| AG-1024 |
2400 |
1550 |
300 |
1020 |
1380 |
2050 |
| 2AG-1024 |
2400 |
1550 |
300 |
1020 |
1380 |
2150 |
| 3AG-1024 |
2400 |
1550 |
300 |
1020 |
1380 |
2400 |
| AG-1030 |
3000 |
2000 |
300 |
1020 |
1380 |
2200 |
| 2AG-1030 |
3000 |
2000 |
300 |
1020 |
1380 |
2350 |
| AG-1224 |
2400 |
1550 |
380 |
1230 |
1620 |
2050 |
| 2AG-1224 |
2400 |
1550 |
380 |
1230 |
1620 |
2200 |
| 3AG-1224 |
2400 |
1550 |
380 |
1230 |
1620 |
2450 |
| AG-1230 |
3000 |
2000 |
380 |
1230 |
1620 |
2200 |
| 2AG-1230 |
3000 |
2000 |
380 |
1230 |
1620 |
2350 |
| 3AG-1230 |
3000 |
2000 |
380 |
1230 |
1620 |
2600 |
| AG-1236 |
3600 |
2350 |
380 |
1230 |
1620 |
2350 |
| 2AG-1236 |
3600 |
2350 |
380 |
1230 |
1620 |
2500 |
| AG-1530 |
3000 |
2000 |
450 |
1530 |
1930 |
2200 |
| 2AG-1530 |
3000 |
2000 |
450 |
1530 |
1930 |
2350 |
| 3AG-1530 |
3000 |
2000 |
450 |
1530 |
1930 |
2600 |
| AG-1536 |
3600 |
2350 |
450 |
1530 |
1930 |
2350 |
| 2AG-1536 |
3600 |
2350 |
450 |
1530 |
1930 |
2600 |
| AG-1836 |
3600 |
2350 |
500 |
1830 |
2300 |
2400 |
| 2AG-1836 |
3600 |
2350 |
500 |
1830 |
2300 |
2550 |
| 3AG-1836 |
3600 |
2350 |
500 |
1830 |
2300 |
2810 |
| AG-1842 |
4200 |
2800 |
500 |
1830 |
2300 |
2560 |
| 2AG-1842 |
4200 |
2800 |
500 |
1830 |
2300 |
2720 |
Principais parâmetros técnicos do ecrã de vibração de probabilidade de Mogensen de grande potência para minério de ferro:
| Modelo |
Camada |
Área de tela
(m2)
|
Abertura da tela
(mm)
|
Tamanho do alimento (mm) |
Capacidade
(t/h)
|
Amplitude dupla (mm) |
Frequência de agitação
(r/min)
|
Potência (KW) |
Força de vibração máxima (KN) |
| AG-0818 |
1 |
1.44 |
0.25-6 |
≤ 40 |
1.5-20 |
6-8 anos |
980 |
0.75×2 |
10×2 |
| 2AG-0818 |
2 |
1.44 |
0.25-12 |
≤ 40 |
2 a 40 |
6-8 anos |
980 |
0.75×2 |
10×2 |
| AG-1020 |
1 |
2 |
0.25-6 |
≤ 50 |
2 a 30 |
6-8 anos |
980 |
1.1 × 2 |
16x2 |
| 2AG-1020 |
2 |
2 |
0.25-12 |
≤ 50 |
2.5-60 |
6-8 anos |
980 |
1.1 × 2 |
16x2 |
| AG-1024 |
1 |
2.4 |
0.25-6 |
≤ 50 |
2.5-45 |
6-8 anos |
980 |
1.1 × 2 |
16x2 |
| 2AG-1024 |
2 |
2.4 |
0.25-12 |
≤ 50 |
3-80 |
6-8 anos |
980 |
1.5×2 |
20x2 |
| 3AG-1024 |
3 |
2.4 |
0.25-12 |
≤ 50 |
4 a 100 |
6-8 anos |
980 |
1.5×2 |
20x2 |
| AG-1030 |
1 |
3 |
0.25-6 |
≤ 50 |
3-60 |
6-8 anos |
980 |
1.5×2 |
20x2 |
| 2AG-1030 |
2 |
3 |
0.25-12 |
≤ 50 |
4 a 100 |
6-8 anos |
980 |
1.5×2 |
20x2 |
| AG-1224 |
1 |
2.88 |
0.25-6 |
≤ 80 |
3-60 |
6-8 anos |
980 |
1.5×2 |
20x2 |
| 2AG-1224 |
2 |
2.88 |
0.25-12 |
≤ 80 |
4 a 100 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| 3AG-1224 |
3 |
2.88 |
0.25-12 |
≤ 80 |
5-120 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| AG-1236 |
1 |
4.32 |
0.35-6 |
≤ 80 |
6 a 100 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| 2AG-1224 |
2 |
4.32 |
0.35-12 |
≤ 80 |
8 a 150 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| AG-1230 |
1 |
3.6 |
0.25-6 |
≤ 80 |
4-80 |
6-8 anos |
980 |
1.5×2 |
20x2 |
| 2AG-1230 |
2 |
3.6 |
0.25-12 |
≤ 80 |
5-120 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| 3AG-1230 |
3 |
3.6 |
0.25-12 |
≤ 80 |
6-150 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| AG-1530 |
1 |
4.5 |
0.35-6 |
≤ 100 |
6 a 100 |
6-8 anos |
980 |
2.2×2 |
30×2 |
| 2AG-1530 |
2 |
4.5 |
0.35-12 |
≤ 100 |
8 a 150 |
6-8 anos |
980 |
3.0 × 2 |
40×2 |
| 3AG-1530 |
3 |
4.5 |
0.35-12 |
≤ 100 |
10 a 180 |
6-8 anos |
980 |
3.0 × 2 |
40×2 |
| AG-1536 |
1 |
5.4 |
0.35-6 |
≤ 100 |
8-120 |
6-8 anos |
980 |
3.0 × 2 |
40×2 |
| 2AG-1536 |
2 |
5.4 |
0.35-12 |
≤ 100 |
10-200 |
6-8 anos |
980 |
3.0 × 2 |
40×2 |
| AG-1836 |
1 |
6.48 |
0.35-6 |
≤ 120 |
12 a 150 |
6-8 anos |
980 |
3.7×2 |
50×2 |
| 2AG-1836 |
2 |
6.48 |
0.35-12 |
≤ 120 |
16 a 250 |
6-8 anos |
980 |
3.7×2 |
50×2 |
| 3AG-1836 |
3 |
6.48 |
0.35-12 |
≤ 120 |
20 a 300 |
6-8 anos |
980 |
3.7×2 |
50×2 |
| AG-1842 |
1 |
7.56 |
0.35-6 |
≤ 120 |
15-200 |
6-8 anos |
980 |
3.7×2 |
50×2 |
| 2AG-1842 |
2 |
7.56 |
0.35-12 |
≤ 120 |
20 a 300 |
6-8 anos |
980 |
3.7×2 |
50×2
|
Princípio de trabalho da tela de vibração de probabilidade de Mogensen de grande potência para minério de ferro:
O princípio de funcionamento da tela de probabilidade é semelhante com outras telas de vibração linear.Os dois excitadores de vibração simétricos das mesmas especificações e tipos ou o motor síncrono fazem contra-movimento; a força excitante geradora será entregue à caixa de tela vibrante através de um corpo de transmissão de vibração, o que fará com que a caixa de tela conduza a tela para fazer exercício cíclico,para que os materiais na tela façam exercícios de saudação junto com a caixa da tela, e durante esse tempo materiais com um tamanho menor que a abertura da tela passarão pela tela e materiais com tamanho maior serão descarregados da saída,e depois terminar a conclusão final da triagem. utilizando a teoria da probabilidade, a abertura da malha é 1,2-2,2 vezes maior do que a granularidade exigida normalmente.
Dicas de seleção sobre tela de vibração de probabilidade de Mogensen de camada múltipla de grande produção para minério de ferro:
1O motor de vibração e o excitador são dois tipos de fontes de vibração, que são utilizados para diferentes requisitos de ambiente de funcionamento.Determine o sistema de tensão e se há ou não requisitos de segurança contra explosões..
2O método de instalação do ecrã de probabilidade de vibração de alta eficiência tem várias formas, tais como tipo de assento, tipo de suspenso e a combinação dos dois tipos.Por favor, considere-o cuidadosamente ao selecionar.
Aplicação de tela de vibração de probabilidade de Mogensen de grande potência multicamadas para minério de ferro:
Indústria alimentar: classificação do açúcar granulado, do sal bruto e do sal comestível.
Indústria de materiais de construção: argamassa em pó seco, areia mecânica, areia natural, areia de quartzo, perlita, dolomita, calcita, feldspato de potássio, etc.
Outras indústrias: o tamanho do material de partículas de 0,5 a 10 mm e a densidade de partículas > 0,8 é o melhor.
