alta intensidade de vibração, grande área de visualização, ângulo ajustável da caixa de visualização
Dispositivo de unidade:
3 conjuntos de motores vibratórios
Camadas de tela:
1 a 2 camadas
Amplitude:
5.5 mm~6.0 mm
Aplicação:
Fabricação de papel, metais não ferrosos, metalurgia, materiais de construção, químicos, refratários
Destacar:
Ecrã de vibração molhada
,
máquina de separação de peneiras
Máquina de filtragem de águas residuais

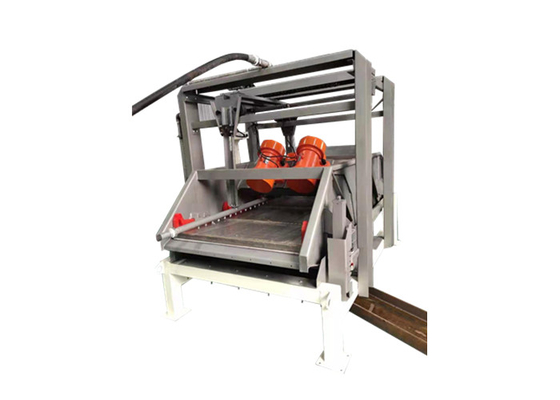

Introdução da máquina de triagem húmida rectangular vibratória para aplicação de águas residuais efluentes:
A máquina de filtragem de águas residuais é especialmente concebida para a separação de líquidos e sólidos.O ecrã de vibração retangular multi-movimento, um separador revolucionário que oferece os benefícios de dois movimentos distintos.encontram-se sólidos de grande volumeNestes intervalos, os separadores precisam gerar forças g elevadas para mover efetivamente sólidos densos através da tela.
Princípio de funcionamento da máquina de triagem húmida vibratória retangular para aplicação de águas residuais efluentes:
O separador vibratório retangular adota um sistema de pulverização automático. A pressão da água de pulverização é de cerca de 5 KG e a taxa de fluxo é de 290 L/H. O operador pode definir o intervalo de pulverização cronometrado,que pode prolongar eficazmente o intervalo de inatividade e reduzir o desperdício de tinta sem afectar a concentração da tinta.
A máquina de filtragem molhada do filtro de vibração retangular de duplo movimento está equipada com três motores de vibração, que fornecem dois modos de movimento: movimento linear e movimento elíptico.A máquina rectangular de filtragem úmida é accionada por um motor de vibração instalado no feixe do quadroA vibração é transmitida para a placa de peneira.e o material a peneirar é liberado para a placa de peneira através do tubo inserido no filtro de vibração retangular de duplo movimento. A vibração da placa de peneira faz com que as partículas de menor tamanho (tamanho de partícula qualificado) atravessem a placa de peneira e entrem no fundo da peneira,e entra no próximo processo através da tubulação instalada na parte inferior da peneira. O material com tamanho de partícula maior (tamanho de partícula não qualificado) fica na parte superior da placa de peneira, entra na ranhura na parte da frente da tela vibratória,e entra no próximo processo através do tubo instalado na parte inferior do sulco.
O movimento linear pode gerar 6G aceleração gravitacional, o movimento elíptico pode gerar 5G aceleração gravitacional.As pessoas podem escolher o modo de movimento da tela vibratória através do interruptor na caixa de controleO movimento elíptico é mais suave e a vida útil da tela é mais longa.
Características da máquina de triagem húmida vibratória retangular para aplicação em águas residuais efluentes:
1A tela é fixada pelo bloco compacto. O material do bloco compacto é material de polímero elevado.
2É simples e conveniente substituir a placa de tela, eliminando o bloco compacto e re-pressionando-o após a substituição.
3O equipamento é fácil de operar e não requer manutenção diária.
4O ruído do equipamento é baixo, menos de 75 decibéis a 1 metro da peneira vibratória.
5O corpo da tela é revestido com mais de duas camadas de tinta protetora de resina epóxi.
Desenho do perfil da máquina de triagem húmida rectangular vibratória para aplicação de águas residuais efluentes:
Vantagens do movimento do composto para a máquina de triagem húmida vibratória retangular para aplicação de águas residuais efluentes:
Movimento linear
Movimento elíptico
1- Grande aceleração gravitacional (g), bom efeito de vibração.
2Velocidade de passagem rápida do material.
3A capacidade de processamento da tela vibratória é grande.
1A aceleração gravitacional (g) é pequena.
2O tempo de residência do material na placa de peneira é longo e o efeito de filtragem é bom.
3A concentração de material aumenta.
4. Melhorar a vida útil da placa de peneira.
Parâmetros técnicos da máquina de triagem húmida vibratória retangular para aplicação em águas residuais efluentes:
Modelo
AES68-3
AES63-3
AES60-3
Trajetória de vibração
Elípsis
Elípsis
Elípsis
Potência do motor
2*2,2 kW
1*0,75 kW
2*1,5 kW
1*0,55 kW
2*1,1 kW
1*0,25 kW
Intensidade de vibração
≤ 7,0 G
≤ 7,0 G
≤ 6,5 G
Amplitude
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
5.5 ~ 6.0 mm
Capacidade do ecrã único
≤ 110 m3/h
615 GPM
≤ 90 m3/h
528 GPM
≤ 70 m3/h
352 GPM
Ângulo de ajuste da caixa de tela
-3°~3°
-3°~3°
-3°~3°
Frequência e tensão do motor
380 V/50 Hz, 460 V/60 Hz
Área de tela
2.5 m2
2.3 m2
10,8 m2
Tamanho da tela
680*1250 mm
(40 a 250 malhas)
630*1250 mm
(40 a 250 malhas)
600*1050 mm
(40 a 250 malhas)
Camadas de tela
1 ~ 2
1 ~ 2
1 ~ 2
Quantidade de tela de camada única
4
4
4
Sistema de pulverização móvel
Opcional
Opcional
Um conjunto.
A pressão da água é de cerca de 5 kg e o caudal é de 290 l/h
