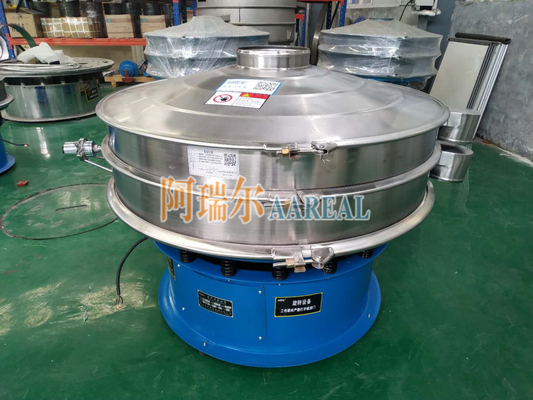

Ecrã de vibração ultrasônica de aço inoxidável de 1200 mm para revestimento em pó
O nosso cliente requer um aço inoxidável de camada únicaEcrã de vibração ultra-sônica, diâmetro 1200mm, tamanho de malha 120 malha (0,125mm).Revestimento em pó.
Diferenças no desenho:
| Artigo comparado |
Transdutor externo |
Construído Transdutor |
| Formulário de instalação |
O transdutor externo é montado fora do quadro da tela e a parte de extensão está na borda da grade |
O transdutor embutido é fixado diretamente no meio da grade |
| Método de limpeza |
Desmontar e limpar é relativamente conveniente |
Ao limpar, as pessoas precisam remover o quadro da tela, e depois levantar a grade para limpar |
| Materiais aplicáveis |
O transdutor externo não tem contato direto com o material, por isso pode proteger o transdutor efetivamente, melhorando a vida útil, precisão de triagem e saída |
O transdutor integrado entrará em contacto com o material durante a utilização.
Para alguns materiais condutores e corrosivos, o contato com o transdutor reduzirá a vida útil e também afetará a frequência de saída, reduzindo assim a precisão e a saída.
|
A tela de ultra-som e o sistema de ultra-som são dois dispositivos-chave da tela de vibração ultrassônica.Então, como colar a malha da tela no quadro ao substituir uma tela nova?
A foto à esquerda mostrada acima é o uso de ferramentas especiais para colar a tela na moldura.E a foto à direita acima é o quadro de tela ultra-sônica acabado ou Screen Holder (Transdutor eExternalTipo)).Além disso, existem transdutores embutidos tipo quadro de tela ultra-sônica.
Sistema ultra-sônico AAREALcomposto por gerador, transdutor,eAnel de condução nergoso, cNozes de ligação e fios de ligaçãoVoltagem 220 V/single-phase/50 Hz,Frequência de trabalho 35KHz, máximo.Trabalhandocorrente0.5A.
A potência do motor para a nossa tela de vibração ultra-sônica de 1200 mm é de 1.5KW, senergia suficiente.Não usaremos falsos motores para enganar os nossos clientes.
Descrição geralEcrã de vibração ultrasônica para pó:
A tela de vibração ultrassônica também é chamada de separador ultrassônico, peneira de vibração ultrassônica, sistema de cegamento de peneira ultrassônica, filtro ultrassônico, separador de tela ultrassônica, etc.
A tela de vibração por ultrassom resolve o problema de triagem de materiais com forte adsorção, fácil aglomeração, forte viscosidade, alta eletricidade estática, alta densidade, pó super fino, etc.A precisão de triagem pode ser aumentada em 1 ~ 100%, e a produção pode ser aumentada em 1 ~ 10 vezes, realmente atendendo à produção de industrialização de 100 malhas ~ 500 malhas e acima.
Pode ser instalado em vários tipos de máquinas de triagem, tais como agitação de peneira de teste ultrassônica, separador redondo ultrassônico, separador retangular ultrassônico, tela de cilindro ultrassônico,Ecrã centrífugo de fluxo de ar ultra-sônico, ecrã giratório ultra-sônico e assim por diante.
Sistema de triagem por ultra-som deEcrã de vibração ultrasônica para pó:
Os principais componentes técnicos da tela de vibração ultrassônica são o sistema de triagem ultrassônica e o sistema de triagem ultrassônica é dividido em fonte de alimentação e transdutor ultrassônico.
(1) Fonte de alimentação de controlo por ultra-som:
Fornecimento de energia: 220V 50Hz ou 110V 60HZ
Frequência de funcionamento: 36 KHZ
Modo de funcionamento: contínuo/impulso
Ajuste de intensidade: 50-100%
(2) Transdutor ultrasônico:
O transdutor de ultrassom é muito importante no sistema de ultrassom. Diferentes transdutores têm preços bastante diferentes. Os transdutores de ultrassom importados da Suíça são mais caros.Mas a qualidade é muito boa..
Existem dois tipos de forma de instalação de transdutor ultrasônico. Um é o design do transdutor embutido e o outro é o design do transdutor externo.
Transdutor externo de ultra-som Transdutor ultrasónico incorporado
Características deEcrã de vibração ultrasônica para pó:
1. Ao mesmo tempo em que se obtém uma alta precisão e uma alta filtragem de malhas, controlar a gama estreita de tamanho de partículas.
2Um gerador de ultrassom inteligente pode usar três transdutores ao mesmo tempo.
3Função completa de auto-limpeza do ecrã. Mais de 500 filtragem de malha, sem bloqueio de malha, sem atenuação da eficiência de filtragem.
4Pode resolver exatamente os problemas de triagem de adsorção forte, fácil reunificação, alta eletrostática, alta finalidade, alta densidade e gravidade específica de luz, etc.
5Assegurar que as propriedades do material tratado permanecem inalteradas.
6A precisão de triagem pode ser aumentada em 1~100%, e a saída pode ser aumentada em 1~10 vezes.
Princípio de funcionamento deEcrã de vibração ultrasônica para pó:
O sistema de filtragem por ultra-som é constituído por uma fonte de alimentação de controlo por ultra-som, um vibrador por ultra-som (transdutor por ultra-som) e uma malha de tela com anel de condução de energia.
O sistema de triagem por ultra-som utiliza frequências eletrónicas de alta frequência para converter em energia cinética mecânica através do transdutor,que faz com que a tela produza vibrações de alta frequência e baixa amplitudeEsta vibração ultra-sônica pode ser conduzida pela malha de arame da tela, desta forma,cada malha de fio está na vibração de alta frequência, para que possa evitar o bloqueio de malha pequena, garantir que a tela sempre manter a relação de abertura máxima no processo de triagem.E também pode melhorar a liquidez do material e fazê-lo passar suavemente através da tela de malha, resolvendo exatamente os problemas de triagem de forte adsorção, fácil reunificação, alta eletrostática, alta finalidade, alta densidade e gravidade específica de luz.O tamanho das partículas de pó seco pode ser classificado até 25 μm (600 malhas).
