Ecrã rotativo, ecrã rotativo de trompas, ecrã de trompas, ecrã de tambor, ecrã giratório, peneira ci
Tamanho da tela:
Diâmetro da tela* comprimento 1200 mm*2100 mm
Materiais:
apenas parte de contacto de aço inoxidável 304
Movimento:
Movimento giratório
Objetivo:
Superar o problema de entupimento da tela causado pela tela vibratória circular e pela tela linear n
Ângulo de inclinação:
7°
Vantagens:
grande capacidade, grande área de exibição, fácil de substituir a tela, etc.
Aplicação:
Chapas de madeira, areia, açúcar, linha de produção de compostagem, etc.
Destacar:
Ecrã rotativo de tambor de 1200*2100 mm
,
Ecrã rotativo de tambor de açúcar
,
Máquina de peneira giratória SS304
1200*2100mm Grade de aço inoxidável rotativo para açúcar

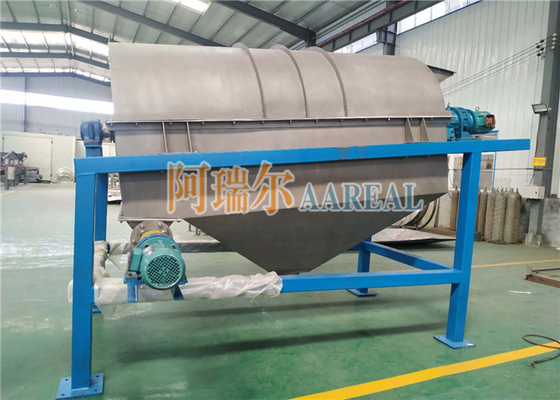

Esta é a nossa GTS-1221-1S de aço inoxidável Rotary Trommel Screen para açúcar com telas segmentadas para fácil substituição da tela.É equipado com transportador de parafuso na porta de descarga como requisito do clienteO diâmetro efetivo da tela do GTS-1221 é de 1200 mm e o comprimento da tela é de 2100 mm. 24 RPM, ângulo de inclinação de 7 graus e potência do motor de 5,5 kW. O ecrã de trommelha supera o problema de fixação e bloqueio do ecrã que ocorre quando vários ecrãs vibratórios filtram materiais molhados,e melhora a saída e a fiabilidade do sistema de triagem. Adequado para filtragem de materiais de várias propriedades, bem como materiais úmidos e facilmente entupidos, tais como carvão, gangue de carvão, cal coke rápida, etc. O produto de baixo tamanho é de 100 mm,O meio é de 10 a 50 mm.Este produto é bem recebido pelos utilizadores. O ecrã rotativo é constituído principalmente por um motor, um redutor, um dispositivo de tambor, um quadro, uma tampa de vedação e uma entrada e saída.O motor está ligado ao dispositivo de rolos através do redutor através de um acoplamentoQuando o material entra no dispositivo de tambor, devido à inclinação e rotação do dispositivo de tambor,o material na superfície da tela é virado e enrolado, de modo a que os materiais qualificados sejam descarregados através do ecrã no círculo exterior do tambor, e os materiais não qualificados sejam descarregados através da extremidade do tambor.Amplamente utilizado em centrais eléctricas, fábricas de coque, materiais de construção, metalurgia, química, mineração e outras indústrias.
Características doEcrã rotativo para açúcar: 1O princípio de transporte por rolamento é adotado, o coeficiente de atrito é pequeno e o bloqueio dos furos da tela é reduzido através da rolagem do material. 2Equipado com um dispositivo de limpeza de malha de tela em forma de pente.O material não é fácil de bloquear pelo movimento relativo da máquina de limpeza da tela e do corpo da tela. 3O ângulo de inclinação da instalação é pequeno e não é fácil de bloquear. É usado principalmente para a classificação de materiais em pó e tem um bom efeito de filtragem. 4Todo o mecanismo de filtragem é concebido numa cobertura de poeira selada, o que elimina o fenómeno da fuga de poeira e do ruído durante o processo de filtragem. 5- as janelas de observação do equipamento, situadas de ambos os lados da cobertura de poeira selada,a extremidade da tampa selada e o lado do mecanismo da máquina de limpeza estão equipados com portas de abertura rápida para manutenção, o que é conveniente para a manutenção do equipamento. 6O ecrã é composto por vários aços planos circulares com elevada eficiência de filtragem e longa vida útil.
Princípio de funcionamento do filtro rotativo para açúcar:
A estrutura principal do ecrã de trompas é um tambor cilíndrico, inclinado e instalado no quadro.o tambor motriz girará em torno da direção do eixo. Quando os materiais entram no dispositivo de tambor, devido à inclinação e rotação do dispositivo de tambor,Os materiais na superfície do ecrã são virados e enrolados de modo a que o material fino seja descarregado através da porta de descarga na parte inferior da extremidade traseira do tambor do ecrã de trompasO material grosseiro é descarregado através da porta de descarga na cauda da descarga do tambor.para que os materiais presos na peneira podem ser ejetados para evitar o bloqueio da peneira.
Estado de funcionamento do material no ecrã rotativo
Outros nomes
Ecrã giratório, peneira giratória, peneira de tambor, peneira de tambor, peneira giratória, peneira redonda cilíndrica, etc.
Movimento
Movimento centrífugo rotativo
Fonte de energia
motor e redutor gerais
Tipo
com eixo, sem eixo
Ângulo de inclinação
5°~7°
Materiais
aço carbono, aço inoxidável 304, 316L
Vantagens
Superar o problema de obstrução da malha da tela causado pela tela circular vibratória e pela tela linear no processo de filtragem de materiais molhados
Características
O material que é pegajoso, com alta umidade, sujo e diversos pode ser filtrado
AplicaçãodeEcrã rotativo para açúcar- Não.:
A tela de trommel é sempre utilizada para materiais refratários, carvão inferior, lodo de carvão, cinzas de fundo, classificação de areia, classificação de blocos de arenito.
Estrutura daEcrã rotativo para açúcar- Não.
O ecrã de tambor é constituído principalmente por motor, redutor, dispositivo de rolos, quadro, tampa de vedação e entrada e saída.O material preso no buraco da tela pode ser ejetado para evitar que o buraco da tela seja entupido.
O motor é acoplado à unidade de tambor através de acoplamento e redutor para conduzir a unidade de tambor a girar em torno de seu eixo.Após o material entrar na tela de trommelha, devido à inclinação e rotação do dispositivo do rolo, o material na superfície da peneira é virado e enrolado,para que o material qualificado (o produto sob a peneira) seja descarregado através da porta de descarga situada na parte inferior da extremidade traseira do tambor, e o material não qualificado (produto de tela superior) é descarregado através da porta de descarga na extremidade do tambor.
1. dispositivo de condução 2. abertura de descarga de material grosseiro 3. tampa de vedação
4. corpo do tambor 5. abertura de descarga de material de tamanho reduzido 6. placa de retenção
7. entrada de alimentação 8. suporte
Parâmetros técnicosdeEcrã rotativo para açúcar- Não.
