Lugar de origem: | CHINA |
Marca: | AAREAL |
Certificação: | ISO9001:2015 |
Número do modelo: | AZC |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | caixa de madeira da madeira compensada Fumigação-livre para o tamanho pequeno |
Tempo de entrega: | trabalho 20~30 dias após a ordem confirmada |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 10 grupos pelo mês |
NOME: | peneira de vibração linear | Trajetória movente: | movimento linear da vibração |
---|---|---|---|
Conduza o dispositivo: | dois motores de vibração horizontais | Quadro de tela/suporte: | quadro de tela ultrassônico |
Tamanho da tela: | width*length 500*2000mm da tela | Camadas de tela: | 2 |
Tamanho de malha: | 150 malha, malha 200 | Uso: | Adubo da grão |
Poder: | 0.37kw | Material aplicável: | apropriado para peneirar materiais não-pegajosos de 0.074mm~10mm com índice de umidade menos de 7% |
Realçar: | Peneira linear da peneira da vibração do adubo,Peneira linear da peneira da vibração da grão,Tela vibratório linear do adubo |

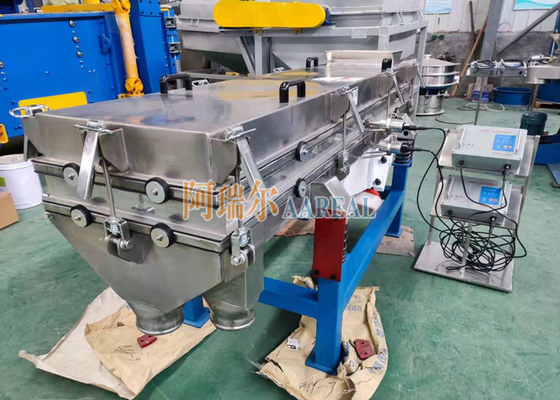

Peneira linear da peneira da vibração do adubo ultrassônico da grão
Introdução de vibração linear da peneira
Excitação de vibração linear do motor da vibração da peneira como a fonte de vibração, de modo que o material fosse lanç na peneira, quando para a frente em uma linha reta material uniformemente no porto de exame da alimentação do alimentador da máquina, especificações da malha da multi-camada da peneira, material da peneira, respectivamente, descarregado de suas exportações. Com consumo da baixa potência, rendimento alto, estrutura simples, manutenção fácil, estrutura completamente fechado, nenhuma poeira, assentamento automático, mais apropriado para operações do encanamento.
Informação importante sobre a peneira de vibração linear
Forma | forma retangular |
Composição estrutural | caixa da tela, tela, motor da vibração, base do motor, umedecendo a mola, o apoio etc. |
Motor de vibração | dois grupos de motores de vibração horizontais, rotação reversa síncrono |
Material aplicável | apropriado para peneirar materiais não-pegajosos de 0.074mm~10mm com índice de umidade menos de 7% |
Camadas de tela | 1~6 camadas de tela |
Quadro de tela | quadro de tela de madeira, quadro de tela do aço carbono, quadro de tela de aço inoxidável |
Mesh Cleaning Method | bolas de salto, sistema ultrassônico etc. |
Material | aço carbono, 304/316L de aço inoxidável, titânio etc. material. |
Tamanho da tela | width*length 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm etc. da tela. |
Princípio de funcionamento de peneira de vibração linear
A tela de vibração linear é conduzida pelos motores de vibração duplos. Quando os dois motores da vibração fazem a rotação sincronizada e invertida, a força da vibração gerada por seu bloco excêntrico deslocou-se paralelo ao sentido do eixo do motor, sobrepondo como uma perpendicular da força resultante ao sentido do eixo do motor, assim a trajetória do movimento da máquina de exame é uma linha reta.
Os dois eixos do motor têm um ângulo de mergulho no sentido vertical relativo à superfície da tela. Sob o efeito combinado da força da vibração e da auto-gravidade material, materiais na superfície da tela para fazer o movimento de salto, para conseguir a finalidade da seleção e de materiais de classificação. Pode ser usada para realizar a operação automática na cadeia de fabricação.
Estrutura da peneira de vibração linear
O separador de vibração retangular é composto principalmente da caixa da tela, malha da peneira, motor da vibração, suporte do motor, umedecendo a mola e os suportes.
1. Caixa da tela: soldado pela placa de aço, com determinadas força e rigidez, é o componente principal da máquina da tela.
2. malha da tela: a malha da tela é placa perfurada. A rigidez total é boa, contínua e segura.
3. Motor da vibração: o método do uso e da manutenção do motor da vibração ver as instruções de funcionamento do motor da vibração.
4. Suporte do motor: o suporte do motor do tipo da vibração da pena de máquina da peneira (o motor é instalado sob a caixa da peneira) pode ser movido. O parafuso de conexão deve ser apertado antes de usar, especialmente a máquina de exame nova deve repetidamente ser apertado três dias antes da experimentação, para evitar os acidentes causados afrouxando.
5. Vibração que umedece a mola: para impedir que a vibração passe à terra e apoiar o peso completo da caixa da tela. Ao instalar, a mola deve ser perpendicular à terra.
6. suporte: o suporte é usado para apoiar a caixa da tela. Deve ser perpendicular montado à terra durante a instalação. A parte do corpo do suporte e da peneira será juntada na mola de compressão.
Parâmetros técnicos da peneira de vibração linear
Modelo | Tamanho nominal (milímetros) | Tamanho de partícula (milímetros) | Ângulo de inclinação da tela (°) | Amplitude (milímetros) | Camada | Poder (quilowatts) |
AZ-520 | 500*2000 | 0.074~10 | 0~7° | 4~10 | 1~6 | 2* (0.4~0.75) |
AZ-525 | 500*2500 | 2* (0.4~0.75) | ||||
AZ-530 | 500*3000 | 2* (0.4~0.75) | ||||
AZ-1020 | 1000*2000 | 2* (0.4~0.75) | ||||
AZ-1025 | 1000*2500 | 2* (0.4~1.1) | ||||
AZ-1030 | 1000*3000 | 2* (1.1~1.5) | ||||
AZ-1040 | 1000*4000 | 2* (1.1~1.5) | ||||
AZ-1225 | 1200*2500 | 2* (1.1~1.5) | ||||
AZ-1235 | 1200*3500 | 2* (1.1~2.2) | ||||
AZ-1250 | 1200*5000 | 2* (1.1~2.2) | ||||
AZ-1535 | 1500*3500 | 2* (1.1~2.2) | ||||
AZ-1560 | 1500*6000 | 2* (2.2~3.7) | ||||
AZ-1845 | 1800*4500 | 0.074~15 | 2* (2.2~3.7) | |||
AZ-2050 | 2000*5000 | 2* (2.2~3.7) | ||||
AZ-2060 | 2000*6000 | 2* (2.2~3.7) |
Separador plástico da grão Separador do pó de lavagem
Única camada Multi-camada
Separador da mola do novo tipo
Descrição do sistema ultrassônico:
O sistema ultrassônico é uma mudança importante em selecionar a tecnologia, fazendo a fácil selecionar materiais da difícil-à-tela, e resolver verdadeiramente os problemas de exame tais como a obstrução das malhas causadas pela aglomeração, pela eletricidade estática, pela adsorção forte e pela forma irregular da partícula. Melhora extremamente a eficiência de exame e estendeu extremamente a vida útil da tela. Pode ser amplamente utilizado nos abrasivos, nos fármacos, na metalurgia de pó, nos materiais da bateria, nos produtos químicos, na não-mineração, no alimento e nas outras indústrias que exigem a seleção fina.
Este tipo da máquina é sobreposto na vibração de baixa frequência da máquina da tela de vibração do tipo de AAREAL com a vibração de alta frequência ultrassônica que atua diretamente na tela.
O sistema ultrassônico é composto da fonte de energia ultrassônica, do transdutor ultrassônico, do anel de condução da energia, da haste de conexão e do fio de conexão (para ver a figura abaixo). O transdutor e a haste de conexão ultrassônicos são fixados junto pelos parafusos, e a haste de conexão é soldada ao anel de condução da energia. Ao mesmo tempo, o anel de condução da energia e a haste de conexão junto com a tela e o formulário do anel da fixação da tela um quadro de tela ultrassônico. O transdutor ultrassônico converte a energia elétrica na energia mecânica de alta frequência, que é transmitida à superfície inteira da tela através do anel de condução da energia, de modo que as partículas do pó maiores do que o salto da malha e para permanecer suspendido, eficazmente impedindo que as partículas do pó maiores do que a malha obstruam a malha. Consequentemente, pode melhorar o exame da eficiência, encurtar o tempo da seleção e melhorar a qualidade de produto.
