Quadro de tela de madeira, quadro de tela de aço carbono, quadro de tela de aço inoxidável, etc.
Vantagem:
1 ~ 8 decks de peneira disponíveis, pode ajustar o ângulo da superfície da tela para equilibrar a pr
Materiais:
aço carbono, aço inoxidável 304/316L, material de titânio, etc.
Aplicável:
Minério de areia do rio
Destacar:
Ecrã de vibração de movimento linear SS304
,
Ecrã de vibração de movimento linear de areia do rio
,
peneira linear de areia do rio
Ecrã de vibração de movimento linear SS304 horizontal

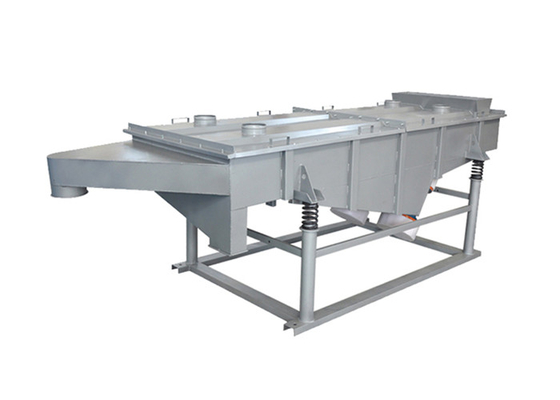

Visão geral da tela de vibração de movimento linear
A caixa de tela apoiada pelas quatro molas produz um movimento linear recíproco sob a força de vibração gerada pelos motores.Quando o componente vertical da aceleração de vibração é maior que a aceleração devido à gravidadeO material no tanque era jogado para cima, pressionado para a frente para saltar ao longo do caminho parabólico.o material que é menor que a malha de tela pode passar através dele, para atingir o objectivo da classificação.
Informações importantes sobre o ecrã de vibração de movimento linear
Forma
forma retangular
Composição estrutural
caixa de tela, tela, motor de vibração, base do motor, mola de amortecimento, suporte, etc.
Motor de vibração
dois conjuntos de motores de vibração horizontal, com rotação reversa síncrona
Material aplicável
adequado para peneiramento de materiais não pegajosos de 0,074 mm a 10 mm com um teor de umidade inferior a 7%
Camadas de tela
1 a 6 camadas de tela
Quadro de tela
Estrutura de tela de madeira, estrutura de tela de aço carbono, estrutura de tela de aço inoxidável
Método de limpeza da malha
bolas de salto, sistema de ultra-som etc.
Materiais
Aço carbono, aço inoxidável 304/316L, material de titânio, etc.
Tamanho da tela
Largura* comprimento da tela 500*200mm, 500*2500mm, 1000*2000mm, 1000*2500mm, 1000*3000mm, 1000*4000mm, 1200*2500mm, 1200*3500mm, 1200*4000mm, 1500*3500mm, etc.
Princípio de funcionamentode Ecrã de Vibração de Movimento Linear
Quando os dois motores de vibração fazem rotação sincronizada e inversa,a força de vibração gerada pelo seu bloco excêntrico se desloca paralelamente à direção do fuso do motor, sobrepondo-se como força resultante perpendicular à direcção do eixo do motor, sendo assim a trajetória de movimento da máquina de filtragem uma linha reta.
Os dois eixos do motor têm um ângulo de mergulho na direcção vertical em relação à superfície do ecrã.materiais na superfície do ecrã fazem movimento de saltoPode ser utilizado para realizar a operação automática na linha de montagem.
Estruturade Ecrã de Vibração de Movimento Linear
O separador retangular é constituído principalmente por uma caixa de tela, uma malha de peneira, um motor de vibração, um pedestal de motor, uma mola de amortecimento e suportes.
1Caixa de tela:Soldado por chapa de aço, com certa resistência e rigidez, é o principal componente da máquina de tela. 2.Ecrã de malha:A malha de tela é de chapa perfurada, a rigidez geral é boa, sólida e fiável.
3Motor de vibração:O método de utilização e manutenção do motor de vibração para ver as instruções de funcionamento do motor de vibração.
4Pedestal de motor:O pedestal do motor da máquina de peneira de vibração descendente (o motor está instalado debaixo da caixa de peneira) pode ser deslocado. O parafuso de ligação deve ser apertado antes da utilização,Especialmente a nova máquina de triagem deve ser repetidamente apertada três dias antes do ensaio, para evitar acidentes causados pelo afrouxamento. 5.Primavera de amortecimento de vibrações:Para evitar a passagem de vibrações para o solo e suportar todo o peso da caixa de tela, a mola deve estar perpendicular ao solo. 6.Parênteses:O suporte é utilizado para suportar a caixa de tela. Deve ser montado perpendicularmente ao solo durante a instalação. O suporte e a parte do corpo da peneira devem ser unidos pela mola de compressão.
Aplicaçãode Ecrã de Vibração de Movimento Linear
Esta máquina de peneira é adequada para filtragem de materiais de 0,74 mm a 10 mm, com um teor de água inferior a 7% e sem aderência.
É amplamente utilizado na indústria química, alimentos, plásticos, medicina, metalurgia, vidro, materiais de construção, grãos, fertilizantes, abrasivos, cerâmica e outras indústrias,para triagem de pó seco ou material granular.
TécnicoParâmetrosde Ecrã de Vibração de Movimento Linear
Modelo
Tamanho nominal (mm)
Tamanho das partículas (mm)
Ângulo de inclinação da tela ((°)
Amplitude (mm)
Camada
Potência (Kw)
AZ-520
500*2000
0.074~10
0~7°
4 ~ 10
1 ~ 6
2*(0,4~0,75)
AZ-525
500*2500
2*(0,4~0,75)
AZ-530
500*3000
2*(0,4~0,75)
AZ-1020
1000*2000
2*(0,4~0,75)
AZ-1025
1000*2500
2*(0.4~1.1)
AZ-1030
1000*3000
2*(1.1~1.5)
AZ-1040
1000*4000
2*(1.1~1.5)
AZ-1225
1200*2500
2*(1.1~1.5)
AZ-1235
1200*3500
2*(1.1~2.2)
AZ-1250
1200*5000
2*(1.1~2.2)
AZ-1535
1500*3500
2*(1.1~2.2)
AZ-1560
1500*6000
2*(2.2~3.7)
AZ-1845
1800*4500
0.074~15
2*(2.2~3.7)
AZ-2050
2000*5000
2*(2.2~3.7)
AZ-2060
2000*6000
2*(2.2~3.7)
