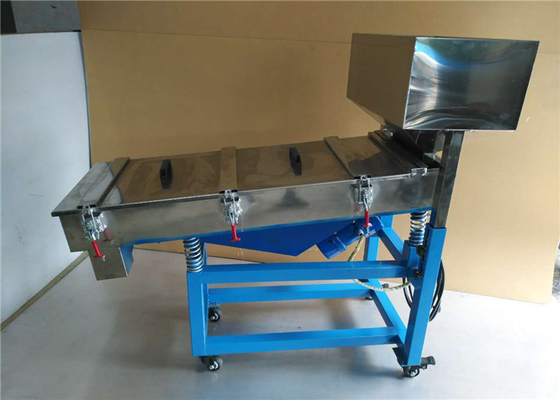

Areia de Silício 100TPH 1,62M2 Ecrã de Vibração Linear
Introdução do Ecrã de Vibração Linear
O ecrã de vibração linear é um equipamento de rastreamento padrão e universal.
A pista de movimento da sua caixa de tela é próxima de uma linha reta.Isolamento de vibrações, etc..
Princípio de funcionamento do Ecrã de Vibração Linear
a tela de vibração linear usa motor de vibração como fonte de vibração, os materiais são levantados e movidos na reta ao mesmo tempo.e depois ir através da tela para criar os materiais com diferentes tamanhos, que foi descarregado, de uma saída diferente.
Principais características de tela de vibração linear
1. Pequeno volume, peso leve, fácil de instalar e de processar;
2. Adotar motor de vibração de poupança de energia ou vibrador como fonte de vibração;
3. Primavera de borracha suporta e isola vibrações, grande capacidade, alta eficiência de filtragem;
4O ecrã é montado por pequenas peças padrão. A substituição é extremamente conveniente.
Tipo aberto (ZSG-□×□):É de tipo assento e não tem estrutura de placa de cobertura de poeira.
Tipo fechado (ZSGB-□×□):É de tipo assento e estrutura completa fechada. Usado para grande capacidade de triagem e poluição por poeira de triagem de material de partículas.
Parâmetros da tela de vibração linear
| Modelo |
Tamanho da alimentação
(mm)
|
Capacidade
(t/h)
|
Motor de vibração |
Voltagem
(V)
|
Potência
(KW)
|
Frequência de vibração
(HZ)
|
Amplitude dupla
(mm)
|
Área de rastreio eficaz
(m2)
|
Peso
(kg)
|
Carga dinâmica de suporte único
(N)
|
| ZSGB-09×18 |
≤ 250 |
10 a 100 |
YZO-17-4 |
380 |
0.75*2 |
25 |
5 a 7 |
1.62 |
1960 |
900 |
| ZSGB- 10×20 |
10 a 180 |
YZO-20-6 |
2.0*2 |
16 |
6-8 anos |
2.0 |
2830 |
1300 |
| ZSGB- 12×24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3120 |
1620 |
| ZSGB- 10×30 |
15 a 250 |
YZO-30-6 |
2.5*2 |
3.0 |
3350 |
1850 |
| ZSGB- 15x30 |
20 a 350 |
YZO-50-6 |
3.7*2 |
4.5 |
4510 |
2810 |
| ZSGB- 15×40 |
30 a 500 |
YZO-75-6 |
5.5*2 |
6.0 |
5670 |
4650 |
| ZSG2B- 10×20 |
10 a 180 |
YZO-20-6 |
2.0*2 |
2.0 |
3170 |
1300 |
| ZSG2B- 12×24 |
10-200 |
YZO-30-6 |
2.5*2 |
2.88 |
3640 |
1620 |
| ZSG2B- 10×30 |
15 a 250 |
YZO-50-6 |
3.7*2 |
3.0 |
3870 |
1850 |
| ZSG2B- 15x30 |
20 a 350 |
YZO-50-6 |
3.7*2 |
4.5 |
5230 |
2810 |
| ZSG2B- 15×40 |
30 a 500 |
YZO-75-6 |
5.5*2 |
6.0 |
6630 |
4650 |
Nota:A capacidade do quadro acima mostra os parâmetros teóricos quando a malha de peneira é superior a 5 mm e a proporção é de 1,6 t/m3.
Ecrã de vibração linear de alta eficiência, de carga pesada, equipado com excitador de vibração:
| Modelo |
ZSGB- 15x30 |
ZSGB- 15×40 |
ZSGB- 15×50 |
| Capacidade de triagem |
Tamanho das partículas (mm) |
≤ 300 |
≤ 300 |
≤ 300 |
| Capacidade (t/h) |
20~280 |
20 a 300 |
20~380 |
| Motor |
Y132M1-6 |
Y132M2-6 |
Y132M2-6 |
| Voltagem (V) |
380 |
380 |
380 |
| Potência (KW) |
4.0*2 |
5.5*2 |
5.5*2 |
| Frequência de vibração (Hz) |
16 |
16 |
16 |
| Amplitude dupla |
5 ~ 8 |
5 ~ 10 |
5 ~ 10 |
| Excitador de vibração |
WJZZ-100-6 |
WJZZ-120-6 |
WJZZ-150-6 |
| Ref. Peso (kg) |
4800 |
5900 |
6700 |
