Ecrã de vibração rotativo de pigmento de resina de pó de ferro SS304
Princípio de funcionamento do ecrã rotativo vibratório
O seu motor vertical, que é instalado com martelos excêntricos na parte superior e inferior, considerado como uma fonte vibratória.Movimento vertical e inclinadoO ajuste do ângulo de fase entre o peso excêntrico superior e inferior pode alterar as trajetórias dos materiais na peneira.
Nota:
(1) O design da entrada de amortecimento pode reduzir eficazmente o impacto dos materiais na superfície da tela.

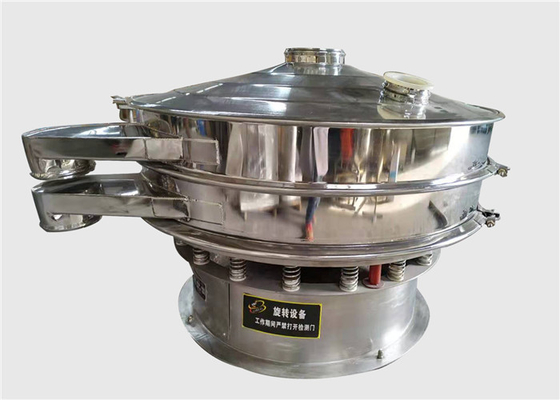

(2) A fotografia acima é utilizada para filtragem de ferro em pó, de malha de 100 malhas, 200 malhas, 325 malhas.
E estas telas vibrantes rotativas têm apenas uma camada de tela com 2 portas de descarga.
(3) Os nossos clientes normalmente pedem aço de carbono total para a máquina de peneira. mas este cliente requer parte de contato de aço inoxidável 304. ele pode considerar um tempo de serviço mais longo.Assim, os utilizadores podem escolher os materiais adequados de acordo com as suas próprias necessidades.
Informações importantes que podem preocupar-se com o ecrã rotativo vibratório
| Forma |
redondo (ou circular) |
| Camadas de tela |
1 ~ 5 decks de tela (camadas especiais podem ser personalizadas) |
| Tamanho da malha |
superior a 400 malhas |
| Quadro de tela |
Tipo L (nito de parafuso), tipo adesivo, tipo ultrasónico, etc. |
| Método de limpeza da malha |
Esferas de salto (bolas de borracha, bolas de silicone, bolas de poliuretano, etc.), sistema de ultra-som, sistema de escovas rotativas, etc. |
| Diâmetro |
400mm, 500mm, 600mm, 800mm, 1000mm, 1200mm, 1500mm, 1800mm, 2000mm |
| Materiais |
aço carbono, aço inoxidável 304, 316L, etc. |
| Função |
classificação, separação de sólidos, remoção das impurezas, etc. |
| Movimento |
Movimento de vibração tridimensional (movimento tridimensional) |
| Primavera de amortecimento |
molas de aço galvanizado, molas de aço inoxidável, molas de borracha, etc. |
| Motor |
um conjunto de motores vibratórios, de instalação horizontal |
| Marca do motor |
Fabricados em Área, outros fabricados na China, OLI-WOLONG, etc. |
As características gerais do regulador do vibrador são descritas a seguir:
Diagrama de estrutura De aço inoxidável:
Características de Ecrã de Vibração Rotativa
1. até 5 vezes a potência por unidade de área; com precisão até 6 níveis de separação, a eficiência de peneiração é superior a 95%.
2Usamos excelentes bolas de borracha de silício, ondas ultra-sônicas ou escovas rotativas para limpar a malha de peneira.
3A aceleração é cinco vezes menor do que a tela vibratória normal.
Função básica de Ecrã de Vibração Rotativa
1. Classificação
Cada modelo de máquina de peneira vibratória pode filtrar e separar produtos filtrados de forma precisa e contínua, o tipo multicamadas pode filtrar e separar cinco grupos de partículas diferentes de cada vez.É adequado para materiais secos.
2Separação sólido-líquido
A mistura de sólido e líquido pode ser separada de forma eficaz por tipo de camada única ou multi-camada em materiais de diferentes classes.
3Remova a impureza.
O modelo pode separar rapidamente algumas partículas de grande ou pequena dimensão de uma quantidade de materiais.
Parâmetros técnicos De aço inoxidável:
| Modelo |
Potência |
Diâmetro da superfície da tela |
Área de rastreio eficaz (m)2) |
Camadas |
| AY-400 |
0.18 KW |
350 mm |
0.0962 |
1 ~ 3 |
| AY-600 |
0.25 KW |
550 mm |
0.2375 |
1 ~ 3 |
| AY-800 |
0.55 KW |
750 mm |
0.4416 |
1 ~ 3 |
| AY-1000 |
0.75 KW |
920 mm |
0.6644 |
1 ~ 3 |
| AY-1200 |
1.1 KW |
1120 mm |
0.9847 |
1 ~ 3 |
| AY-1500 |
1.5 KW |
1420 mm |
1.5829 |
1 ~ 3 |
| AY-1800 |
2.2 KW |
1720 mm |
2.3223 |
1 ~ 3 |
| AY-2000 |
3.0 KW |
1920 mm |
2.89 |
1 ~ 3 |
Dimensões gerais do ecrã de vibração rotativo de aço inoxidável para pó de ferro:
| Modelo |
A |
B |
C |
D |
E |
F |
G |
Eu... |
Altura da camada única |
Duplo. Altura da camada |
Três.
Camada
Altura
|
| AY-400 |
472 |
372 |
150 |
400 |
110 |
60 |
300 |
270 |
550 |
660 |
770 |
| AY-600 |
570 |
450 |
200 |
600 |
120 |
80 |
380 |
340 |
730 |
865 |
1000 |
| AY-800 |
690 |
570 |
200 |
800 |
130 |
100 |
550 |
340 |
730 |
865 |
1000 |
| AY-1000 |
810 |
690 |
250 |
970 |
150 |
120 |
650 |
400 |
790 |
925 |
1060 |
| AY-1200 |
970 |
850 |
250 |
1170 |
180 |
130 |
760 |
450 |
860 |
1025 |
1190 |
| AY-1500 |
1180 |
1060 |
250 |
1470 |
200 |
140 |
950 |
480 |
985 |
1180 |
1370 |
| AY-1800 |
1480 |
1360 |
350 |
1770 |
220 |
150 |
1110 |
520 |
1030 |
1220 |
1410 |
