Lugar de origem: | China |
Marca: | AAREAL |
Certificação: | ISO9001:2015 |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | Filme plástico para o corpo, e caixa de madeira da madeira compensada fumigação-livre para as peças |
Tempo de entrega: | trabalho 20~30 dias após a ordem confirmada |
Termos de pagamento: | L/C, T/T |
Habilidade da fonte: | 10 GRUPOS POR O MÊS |
Meios do transtorte: | transporte de parafuso inclinado, transporte de parafuso horizontal, transporte de parafuso vertical | Tipo do transporte: | tipo do eixo, tipo shaftless, único tipo de hélice, tipo de hélice dobro, tipo da U-forma, tipo tubu |
---|---|---|---|
transporte de parafuso shaftless: | apropriado para transportar materiais pegajosos e complicados | Transporte de parafuso do eixo: | apropriado para materiais secos não-viscosos do pó e materiais da partícula pequena |
Diâmetro: | 100mm, 160mm, 200mm, 250mm, 315mm, 400mm, 500mm, 630mm, 800mm, 1000mm, 1250mm etc. | características: | estrutura simples, tamanho de seção transversal pequeno, boa selagem, trabalho seguro, baixos custo, |
Aplicação: | apropriado para o transtorte horizontal ou oblíquo de materiais pulverulentos, granulados e pequenos | Materiais inaplicáveis: | materiais perecíveis, pegajosos, e aglomerados |
Realçar: | alimentador de transporte de parafuso tubular de 9000mm,Diâmetro alimentador de transporte de parafuso tubular de 219mm,transporte de parafuso 316L tubular |

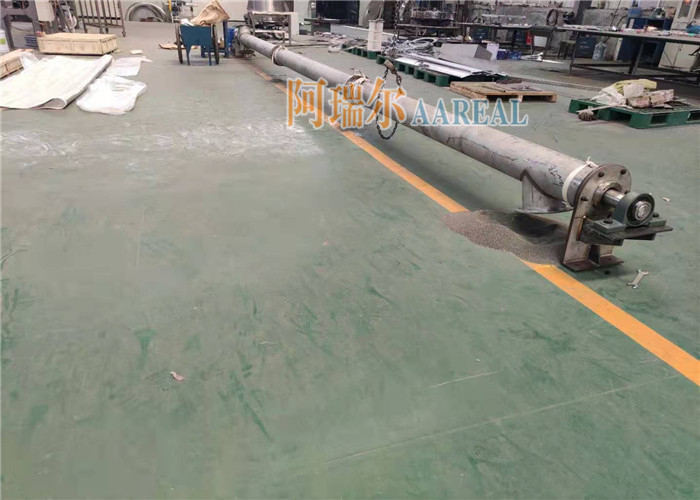

Diâmetro alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm de 219mm
Vista geral do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
O transporte de parafuso tubular é dividido em dois tipos sob a forma do transtorte: o transporte de parafuso do eixo e o transporte de parafuso shaftless., e ele são divididos em transporte de parafuso em forma de u e no transporte de parafuso tubular na aparência. O transporte de parafuso do eixo é apropriado para materiais secos não-pegajosos do pó e materiais da partícula pequena (tais como o cimento, a cinza de mosca, o cal, a grão etc.), quando o transporte de parafuso shaftless for apropriado para materiais pegajosos e facilmente complicados do transtorte. (por exemplo lama, biomassa, lixo etc.)
Princípio de funcionamento de alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
O transporte de parafuso utiliza materiais de transferência de gerencio do parafuso ao longo da embalagem fixa. A lâmina espiral de gerencio move o material para executar o transporte do parafuso, e a força que faz o material não girar com a lâmina do parafuso é a resistência de fricção de próprio peso do material e da embalagem do transporte de parafuso ao material. As lâminas espirais são soldadas ao eixo giratório do transporte de parafuso. A forma de superfície da lâmina tem o tipo de superfície contínuo, o tipo da superfície da correia, o tipo da superfície da lâmina e os outros tipos de acordo com os materiais diferentes que estão sendo transportados. O eixo do parafuso do transporte de parafuso tem um rolamento empurrado no fim do sentido movente material para dar ao parafuso a força de reação axial com o material. Quando o comprimento da máquina é longo, um rolamento de suspensão intermediário deve ser adicionado.
Aplicação do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
É amplamente utilizado em várias indústrias, tais como os materiais de construção, a indústria química, a energia elétrica, a metalurgia, o carvão, a grão etc. É apropriado para horizontal ou os materiais de transtorte inclinados do pó, granulada e os pequenos da protuberância, tais como o carvão, a cinza, a escória, o cimento, a temperatura material da grão etc. são menos do que 200℃.
O transporte de parafuso não é apropriado para transportar materiais que aqueles são perecíveis, a viscosidade grande e fácil aglomerar.
Se transportar o ângulo de inclinação é de tamanho grande, escolhe por favor o transporte de parafuso da série de GX.
Características principais do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
1. Adaptação forte, a instalação fácil e manutenção, vida útil longa.
2. A máquina é pequena em tamanho, velocidade de gerencio alta, assegura transferência uniforme rápida.
3. Grande capacidade de carregamento, seguro e seguro.
4. A extremidade da descarga é equipada com a flexibilidade de limpeza do dispositivo, a de baixo nível de ruído, a forte da adaptação, da entrada e da tomada do lugar da disposição.
5. a boa selagem, o escudo adota o tubo de aço sem emenda, as utilizações finais a flange conectada entre si como um corpo, boa rigidez.
Classificação do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
transportando o ângulo | transporte de parafuso horizontal, transporte de parafuso inclinado, transporte de parafuso vertical |
transportando o formulário | transporte de parafuso do eixo, transporte de parafuso shaftless |
pela forma | Transporte de parafuso em forma de u da calha, transporte de parafuso tubular |
Parâmetro técnico do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
Tipo do LS | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Tipo de GX | 200 | 250 | 300 | 400 | 500 | ||||||
Diâmetro do parafuso (milímetros) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
Passo do parafuso (milímetros) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
Velocidade de gerencio (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
Transportando a capacidade QΦ=0.33 (m3/h) | 2,2 | 7,6 | 11 | 22 | 36,4 | 66,1 | 93,1 | 160 | 223 | 304 | 458 |
Paládio 1=10m do poder (quilowatts) | 1,1 | 1,5 | 2,2 | 2,4 | 3,2 | 5,1 | 4,1 | 8,6 | 12 | 16 | 24,4 |
Paládio 1=30m do poder (quilowatts) | 1,6 | 2,8 | 3,2 | 5,3 | 8,4 | 11 | 15,3 | 25,9 | 36 | 48 | 73,3 |
Velocidade de gerencio (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
Transportando a capacidade QΦ=0.33 (m3/h) | 1,9 | 5,7 | 18 | 18 | 29,1 | 52,9 | 69,8 | 125 | 174 | 261 | 305 |
Paládio 1=10m do poder (quilowatts) | 1,0 | 1,3 | 2,1 | 2,1 | 2,9 | 4,1 | 4,7 | 6,8 | 9,4 | 14,1 | 16,5 |
Paládio 1=30m do poder (quilowatts) | 1,5 | 2,3 | 4,5 | 4,5 | 7 | 8,9 | 11,6 | 20,4 | 28,3 | 42,2 | 49,5 |
Velocidade de gerencio (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
Transportando a capacidade QΦ=0.33 (m3/h) | 1,4 | 4,8 | 15 | 15 | 21,8 | 39,6 | 54,3 | 97 | 149 | 174 | 244 |
Paládio 1=10m do poder (quilowatts) | 0,9 | 1,2 | 1,9 | 1,9 | 2,5 | 3,4 | 4,3 | 5,4 | 8,1 | 9,5 | 13,3 |
Paládio 1=30m do poder (quilowatts) | 1,2 | 2,2 | 3,8 | 3,8 | 5,4 | 6,8 | 9,2 | 16 | 24,4 | 28,6 | 39,9 |
Velocidade de gerencio (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
Transportando a capacidade QΦ=0.33 (m3/h) | 1,2 | 3,8 | 11 | 11 | 17 | 31,7 | 46,5 | 73,0 | 99,3 | 139 | 199 |
Paládio 1=10m do poder (quilowatts) | 0,75 | 1,1 | 1,6 | 1,6 | 2,1 | 3,1 | 3,7 | 4,6 | 5,7 | 7,7 | 11 |
Paládio 1=30m do poder (quilowatts) | 1,1 | 1,8 | 3,4 | 3,4 | 4,4 | 5,6 | 8 | 14 | 16,7 | 23,2 | 33 |
Tabela do tamanho da instalação do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
Modelo | W | B | C | D | N | Q | Y | L | K | R | S | P | O | H | V | J | T | G | L | |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
Transporte de parafuso tubular de GX Transporte de parafuso em forma de u da calha do LS (fechado & aberto)
Transporte de parafuso da hélice dobro Os furos de descarga múltiplos parafusam o transporte
Transporte de parafuso de Shaftless
Transporte de parafuso inclinado Transporte de parafuso vertical
Parâmetros técnicos do alimentador de transporte de parafuso tubular de aço inoxidável do produto comestível 316L do comprimento 9000mm do diâmetro 219mm:
Especificação | Desempenho técnico principal | Dispositivo de condução | Dispositivo de condução | Peso (quilograma) |
|||
Modelo | Comprimento (milímetro) |
Capacidade (cimento) (t/h) |
Velocidade de gerencio min-1 |
Redutor | Motor | ||
Modelo | Relação da velocidade | Poder (quilowatt) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23,34 | 1,1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23,34 | 1,5 | 1258 |
GX250 | -10 | 15,6 | 60 | ZQ250 | 23,34 | 2,2 | 960 |
GX250 | -20 | 15,6 | 60 | ZQ250 | 23,34 | 3 | 1750 |
GX300 | -10 | 21,2 | 60 | ZQ350 | 23,34 | 3 | 1373 |
GX300 | -20 | 21,2 | 60 | ZQ350 | 23,34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23,34 | 5,5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23,34 | 11 | 2049 |
GX500 | -10 | 87,5 | 60 | ZQ400 | 23,34 | 7,5 | 2381 |
GX500 | -20 | 87,5 | 60 | ZQ650 | 23,34 | 18,5 | 5389 |
GX600 | -10 | 134,2 | 45 | ZQ750 | 23,34 | 22 | 3880 |
GX600 | -10 | 134,2 | 45 | ZQ850 | 23,34 | 55 | 7090 |
