Elevador de baldes, transportador de correia, equipamento de triagem, triturador, moedor
Características:
Alta eficiência, baixo consumo de energia, poupança de energia, baixo ruído
Destacar:
Alimentação vibratória eletromagnética de aço carbono
,
Alimentação por vibração eletromagnética de partículas
,
Alimentação eletromagnética de pó

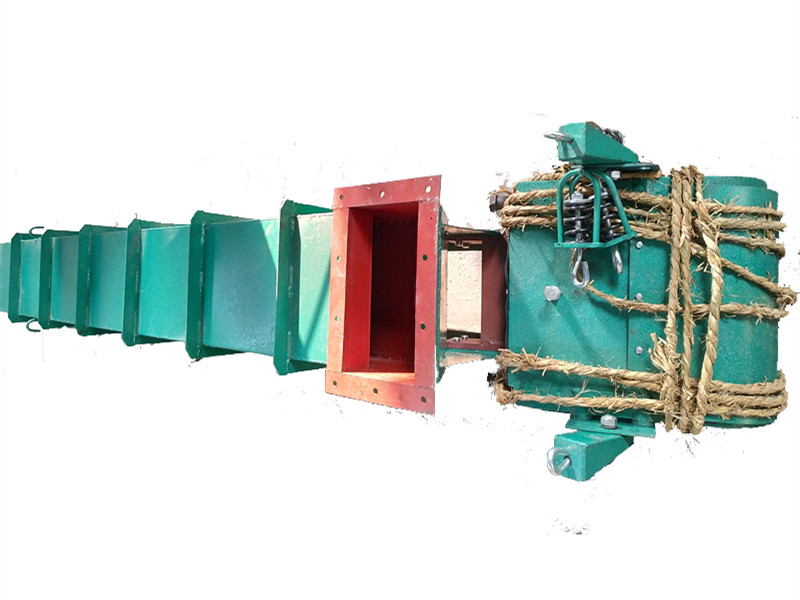

Aço carbono 600*2350mm Alimentador de vibração eletromagnética para alimentação uniforme de partículas e pós
IntroduçãoAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
Eletromagnético Vibratory Feeder é amplamente utilizado em mineração, metalurgia, carvão, materiais de construção, indústria leve, energia elétrica, máquinas, grãos e outros tipos de indústrias.,Materiais granulares e em pó provenientes do silo de armazenamento ou da tolva homogénea e contínua ou cuantificada para o dispositivo receptor.elevador de balde, equipamento de filtragem, triturador, moedor e outros equipamentos, alimentação quantitativa, bateria automática e embalagem quantitativa, etc.
Princípio de funcionamentoAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
A corrente da bobina eletromagnética do alimentador de vibração eletromagnética passa por uma rectificação de meia onda de fase única.a corrente passa através da metade positiva semanaA força eletromagnética entre a armadura e o núcleo de ferro atrai-se mutuamente, então a ranhura se move para trás, a mola principal deforma e armazena uma certa energia potencial.Não há corrente passando através da bobina no ciclo de meia negativaA armadura e o núcleo de ferro deslocam-se para a frente da ranhura na direcção oposta.Então o alimentador de vibração eletromagnética vibra 3000 vezes por minuto na frequência da fonte de alimentação ACComo o plano inferior do sulco tem um certo ângulo com a linha de ação da força excitante, o material no sulco se move continuamente para a frente ao longo da trajetória parabólica.A quantidade de alimentação do alimentador de vibração eletromagnética pode ser controlada ajustando a tensão de retificaçãoO alimentador é alimentado por um retificador SCR. A tensão de saída pode ser controlada alterando o ângulo de condução do tiristor.diferentes sinais podem ser usados para controlar o ângulo de condução do tiristor para alcançar o propósito de alimentação quantitativa automática.
Características doAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
1Economia de energia e alta eficiência, fácil de usar, menos investimento, pequeno volume, peso leve, manutenção conveniente.
2Sem peças giratórias, sem rolamentos, mecanismo de redução, óleo lubrificante, etc.
3Menos consumo de energia, baixa corrente de arranque, baixo ruído.
4. O desgaste do canal de alimentação é pequeno. Adequado para o transporte de material com grande desgaste 5O equipamento pode realizar a automação se estiver equipado com escala electrónica ou controlo por microcomputador.
6Após o arranque do excitador de vibração, a amplitude pode alcançar instantaneamente um valor estável.
7O arranque do vibrador em amplitude instantânea pode alcançar um valor estável, imediatamente após a mesma amplitude instantânea desaparecer quando estacionado, o que pode melhorar a precisão do controlo automático,ao mesmo tempo alimentador pode começar diretamente na condição de carga totalDa mesma forma, a amplitude desaparece instantaneamente ao parar. Desta forma pode melhorar a precisão do controlo automático, e ao mesmo tempo,O alimentador pode ser ligado diretamente ao caso de carga completa.
Método de falha de execução e tratamentodeAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
- Não, não.
Caráter de culpa
Causa da culpa
Método de tratamento
1
após ligar a fonte de alimentação,
A máquina não vibra
1O fusível explodiu.
Substitua o fusível
2. circuito de curto-circuito da bobina ou fio de chumbo está quebrado
utilizar um megger ou um ohmmetro para verificar a resistência,
manusear curto-circuito ou conectar fio de chumbo
2
Vibração fraca, ajuste o potenciômetro.
apresenta uma reflexão de pequena amplitude,
não funcionam ou a corrente está no lado alto
1. Desagregação do SCR
Substituição do SCR (Silicon Controlled Rectifier)
2. Bloqueio da lacuna de ar e lacuna entre
o bloqueio da mola da placa
Bloqueio claro
3
O barulho da máquina é grande.
ajustar o potencialómetro, a amplitude reflete
irregular, acompanhado de um acidente violento
1. folha de primavera
Substitua a nova mola
2.Vibrator e rompimento da articulação do corpo
ou perdem
substituir ou parafusar o parafuso
3O núcleo de ferro e a armadura colidiram.
ajustar a lacuna de ar para 2 mm padrão
4
A máquina funciona de forma intermitente ou
flutuações de corrente
Danos na bobina de arame
verificar se a camada de bobina ou interturn é curto-circuito, e se o conector de fio de chumbo é conexão virtual, em seguida, reparar ou substituir a bobina
5
O teste sem carga é normal.
Desenho inadequado do depósito de resíduos
O buraco faz com que o carrinho de alimentação leve o grande
pressão da coluna de estoque
reformulação ou melhoria da entrada de alimentação para reduzir a pressão da coluna de alimentação
após a carga, a amplitude diminui mais
6
só a corrente está no lado alto,
Talvez a lacuna de ar seja muito grande.
ajustar a lacuna de ar para 2 mm padrão
O resto é normal.
Tipo aberto deAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
Modelo
B
B1
B2
B3
B4
L
L1
L2
L3
H
H1
H2
H3
GZ1
200
280
340
296
376
600
209
550
910
100
350
360
485
GZ2
300
388
456
400
506
800
310
660
1171
120
430
450
600
GZ3
400
496
518
452
574
900
311
790
1325
150
480
520
675
GZ4
500
620
682
581
762
1100
413
965
1615
200
550
645
814
GZ5
700
761
850
650
840
1200
465
1050
1815
250
647
765
980
Tipo de produtoAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
Modelo
B
B1
B2
B3
B4
L
L1
L2
L3
L4
H
H1
H2
H3
H4
R
GZ6
900
1057
720
860
1092
1600
500
1360
2410
1409
250
1090
1030
1530
460
1800
GZ7
1100
1257
840
1030
1332
1800
650
1465
2800
1585
250
1300
1130
1740
500
2200
GZ8
1300
1476
1000
1166
1556
2200
750
1800
3302
1938
300
1460
1340
1695
607
2600
GZ9
1500
1676
1010
1228
1776
2400
800
2000
3515
2100
300
1520
1440
2200
660
3500
Parâmetros técnicos principaisdeAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
Tipo
Modelo
Capacidade ((t/h)
Tamanho do alimento (mm)
Amplitude de vibração dupla
(mm)
Voltagem
(V)
Corrente elétrica (A)
Potência
(Kw)
Combinado CCaixa de controlo
Horizontal
-10°
Corrente de trabalho
Corrente de indicação
Tipo básico
GZ1
5
7
50
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2
10
14
50
3.0
2.3
0.15
GZ3
25
35
75
4.58
3.8
0.2
GZ4
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5
100
140
150
12.7
10.6
0.65
GZ6
150
210
200
1.5
380
16.4
13.3
1.2
XKZ-20G3
GZ7
250
350
250
24.6
20
3
GZ8
400
560
300
39.4
32
4
GZ9
600
840
350
47.6
38.6
5.5
XKZ-200G3
GZ10
750
1050
500
39.4*2
32*2
4*2
XKZS-200G3
GZ11
1000
1400
500
47.6*2
38.6*2
5.5*2
Tipo de vibração ascendente
GZ3S
25
35
75
1.75
220
4.58
3.8
0.2
XKZ-5G2
GZ4S
50
70
100
8.4
7
0.45
XKZ-20G2
GZ5S
100
140
150
12.7
10.6
0.65
GZ6S
150
210
200
1.5
380
16.4
13.3
1.5
XKZ-20G3
GZ7S
250
350
250
24.6
0
3
XKZ-100G3
GZ8S
400
560
300
39.4
32
4
Tipo fechado
GZ1F
4
5.6
40
1.75
220
1.34
1
0.06
XKZ-5G2
GZ2F
8
11.2
40
3
2.3
0.15
GZ3F
20
28
60
4.58
3.8
0.2
GZ4F
40
56
60
8.4
7
0.45
XKZ-20G2
GZ5F
80
112
80
12.7
10.6
0.65
GZ6F
120
168
80
1.5
380
16.4
13.3
1.5
XKZ-20G3
AplicaçãoAcero de carbono 600*2350mm Alimentador de vibração eletromagnética para partículas e pós Alimentação uniforme:
Gangue de carvão, pó de carvão, granito, minério de ferro, seixo do rio, basalto, calcário, dolomita, areia de quartzo, carbonato de cálcio, refratário, caolina, feldspato de potássio, zinco e outros materiais.
