Tipo de equilíbrio, tipo de desequilíbrio (facultativo)
Comprimento do transportador:
pode atingir 25 metros para uma única unidade
Largura do transporte:
600 mm~2000 mm
Vantagens:
menor consumo de energia, fácil de manter, disponível para transporte de longa distância
Materiais:
aço carbono, aço inoxidável 304, 316L, etc.
Material aplicável:
Açúcar, sal, borracha, plástico, pó de esmeralda, cinzas volantes, cimento, pó de carbono, pó de car
Destacar:
transportador vibratório para açúcar
,
Conveyor vibratório de açúcar
,
Transporte de açúcar

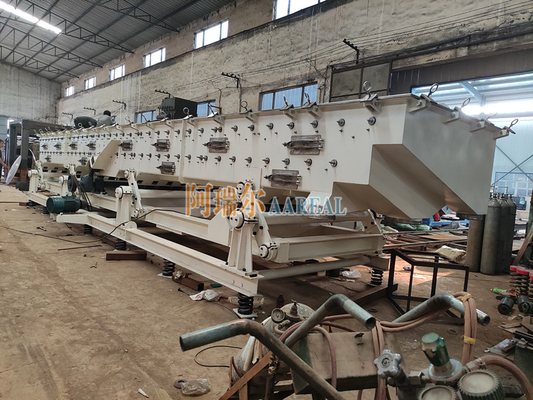

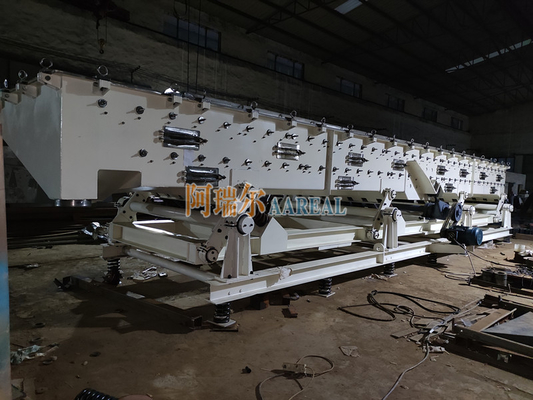

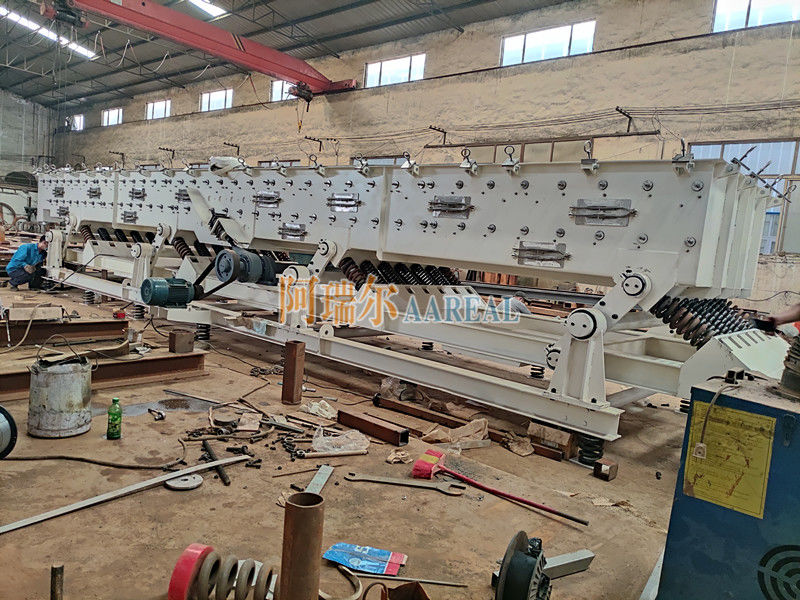

Transportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância
Introdução deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
O transportador vibratório equilibrado em aço inoxidável para o transmissão de longa distância de 80TPH de açúcar bruto pode ser dividido em três tipos: tipo de três massa totalmente equilibrado, tipo de ressonância de duas massa e tipo simples de massa de acordo com o número de corpos vibratórios.
Transportador vibratório de massa única:Somente a calha produz vibração, portanto a força de vibração é transmitida à fundação, que é principalmente leve.
Transportador vibratório de ressonância de duas mass e transportador vibratório totalmente equilibrado de três massa:Além da calha, também existem contrapesos participando da vibração. A estrutura é um pouco complicada, mas a força de vibração na fundação pode ser basicamente eliminada, e o princípio de ressonância é usado para minimizar a força de excitação necessária.
O transportador vibratório totalmente equilibrado de três mass usa o sistema totalmente equilibrado. As calhas superior e inferior são acopladas por molas e montadas no ponto central do acoplamento em uma estrutura fixa. Ambas as calhas são vibradas por meio de ação excêntrica acionada por motor e vibração ressonante gerada pela mola.
Estrutura deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
1. Calha do transportador 2. quadro equilibrado 3. Estrutura de base 4. Dispositivo de unidade de ligação de conexão excêntrica
5. Primavera de ressonância6. Mecanismo de ligação elástica 7. Mola de amortecimento 8. Montagem à prova de vibração
Princípio de trabalho deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
O totalmentetransportador de vibração equilibradaAdota o tipo de suporte elástico, que faz com que o corpo da calha do transportador e o corpo do equilíbrio formem um sistema de ressonância de duas massa com massa completamente equilibrada. As duas massas são conectadas por mola de ressonância e haste guia elástica. Sob a ação do excitador, a calha do transportador forma um sistema de ressonância com o corpo do equilíbrio, e a força de vibração inercial gerada pelo sistema de ressonância é basicamente cancelada no sistema. O quadro de suporte do equipamento é conectado à base de instalação através do sistema de isolamento da mola, que pode reduzir novamente a vibração desequilibrada causada pela mudança do fluxo do material no corpo da calha, de modo que a carga dinâmica do equipamento na fundação é muito pequena.
Esse tipo de transportador de vibração é um novo tipo de transportador de vibração desenvolvido com base no tipo de ressonância de duas massa. Ele usa a transmissão do corpo e do equilíbrio (ou transmitindo calha) com a mesma massa para o movimento relativo. Quando a calha de transporte é usada como corpo de equilíbrio, o material pode ser transportado bidirecional ao mesmo tempo. O corpo do corpo de transporte e o corpo do equilíbrio (ou a calha de transporte) são conectados por uma haste de balanço, e uma dobradiça de borracha é organizada na posição média da haste de balanço, e o suporte é suportado na fundação através da dobradiça de borracha. Quando a máquina está funcionando, os dois corpos vibratórios vibram em direções opostas porque a haste guia balança em torno do ponto central. Quando a massa dos dois corpos é igual, a força de inércia gerada pelos dois corpos é igual e oposta na direção, e sua força de inércia é equilibrada, por isso é chamada de transportador vibratório "equilibrado".
Características deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
Além das vantagens do tipo de ressonância de duas massa, as vantagens pendentes deste transportador são as seguintes:
1. Como a força inercial é bem equilibrada, a força de vibração inercial (carga dinâmica) transmitida à fundação é muito pequena.
2. Quando é instalado no suporte da estrutura do piso ou de aço, possui vantagens incomparáveis de redução de vibração em comparação com outros tipos de transportadores de vibração.
3. A estrutura do transportador é simples, fácil de instalar e manter.
4. O ruído operacional é menor que 75dB.
5. É adequado para requisitos de transmissão de longa distância e largura.
6. A calha de transmissão pode ser equipada com uma tela, e as camadas únicas ou duplas do corpo de transmissão podem realizar a classificação ou separação de materiais enquanto transmitem materiais.
7. Se o corpo do equilíbrio for alterado para o corpo da calha do transportador, as camadas superior e inferior do corpo da calha do transportador poderão realizar o transmissão reversa ao mesmo tempo, e o uso de dois transportadores pode ser alcançado sem aumentar o equipamento e o espaço.
8. Para os materiais de alta temperatura que precisam ser transportados, o tamanho das partículas, a corrosão, a dureza relativa do material não são limitadas. De acordo com os diferentes materiais de transporte, a placa de aço inoxidável ou o material compósito pode ser usado.
9. Secagem, resfriamento, classificação, drenagem e outros processos podem ser realizados simultaneamente, tornando este programa de transmissão um método extremamente eficiente.
10. Rotação, balanço, atrito, consumo e outras peças requerem pouca injeção de óleo lubrificante, baixa taxa de falhas. A manutenção é muito fácil.
Vantagens deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
Além das vantagens do tipo de ressonância de massa dupla, o totalmente equilibradotransportador vibratóriotem as vantagens da pequena força de vibração inercial (carga dinâmica) transmitida à base e baixo ruído, o que é adequado para transmitir requisitos de longa distância e calha ampla. Quando é instalado no suporte da estrutura do piso ou de aço, possui vantagens incomparáveis de absorção de choque em comparação com outros tipos de transportadores de vibração.
Se o corpo do equilíbrio for usado como o corpo da calha, as duas camadas superiores e inferiores de calhas transmitem poderão ser realizadas ao mesmo tempo. Sem aumentar o equipamento e o espaço, o efeito de uso de dois transportadores é produzido. O corpo de transmissão pode ser equipado com uma tela, que pode realizar a classificação de materiais enquanto transmite.
Parâmetros técnicos deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
Modelo
Capacidade (t/h)
Frequência de vibração (Hz)
Comprimento da calha (m)/potência (kW)
3
4
5
6
8
10
12
15
18
20
25
30
ABM150
5
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
2.2
3.7
ABM300
20
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
ABM450
35
6.7 ~ 10.8
1.5
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
ABM600
50
6.7 ~ 10.8
1.5
1.5
1.5
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
ABM750
65
6.7 ~ 10.8
1.5
1.5
2.2
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM900
80
6.7 ~ 10.8
1.5
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
ABM1050
95
6.7 ~ 10.8
1.5
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
ABM1200
110
6.7 ~ 10.8
2.2
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
ABM1350
125
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
ABM1500
140
6.7 ~ 10.8
2.2
3.7
3.7
3.7
5.5
5.5
7.5
5.5*2
5.5*2
5.5*2
7.5*2
11*2
ABM1650
155
6.7 ~ 10.8
2.2
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM1800
170
6.7 ~ 10.8
3.7
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
ABM2000
185
6.7 ~ 10.8
3.7
3.7
5.5
5.5
7.5
7.5
5.5*2
5.5*2
7.5*2
7.5*2
11*2
11*2
Observação:
Os dados acima são apenas para referência. Nossa empresa se reserva o direito de modificar os dados acima.
A capacidade de transporte aqui é calculada de acordo com o transporte horizontal da areia do rio (densidade a granel 1,6T/m³, teor de água 5%).
O poder da calha de transmissão com cobertura de vedação, placa de revestimento e materiais de transporte com diferentes densidades a granel precisa ser recalculada.
Quando a distância de transmissão exceder 15 metros, adotaremos a estrutura segmentada e o usuário precisa montar e conectar no local.
Aplicação deTransportador vibratório equilibrado em aço inoxidável para o açúcar bruto de 80TPH de transmissão de longa distância:
Biela de conexão excêntrica de Aareal totalmentetransportador vibratório equilibradoA tela pode ser amplamente utilizada para rastrear açúcar, sal, fertilizante químico, carbono ativado, partículas de resina, partículas de polietileno, pó HDPE, LDPEpó, condimentos etc. Pegue nosso ABM1800-11 para um exemplo. A largura da calha é de 1800 mm e o comprimento da calha é de 11,5 metros. Transporte e triagem de açúcar, a capacidade é de cerca de 30 a 50 toneladas/hora.
